叶片三维扫描曲面检测方案落地的关键核验节点

叶片三维扫描曲面检测：曲面检测方案从演示到投产的断点在哪里叶片车间上三维扫描，最常卡住的环节不是设备精度。一台手持扫描仪架到产线旁边，叶身点云采得完整，曲面重建也漂亮，质检员却照旧拿卡尺和样板填单子。

曲面检测方案从演示到投产的断点在哪里

叶片车间上三维扫描，最常卡住的环节不是设备精度。一台手持扫描仪架到产线旁边，叶身点云采得完整，曲面重建也漂亮，质检员却照旧拿卡尺和样板填单子。AlphaScan在多个叶片车间的交付过程反复印证了同一个判断：断点藏在数据能不能进入现有质量流程，而不是扫描仪本身。

场景快照

可以先把内容理解成一个典型应用场景：

曲面检测方案从演示到投产的断点在哪里: 叶片车间上三维扫描，最常卡住的环节不是设备精度。
样件验收阶段必须核验的三个维度: 叶片样件拿到验收环节，现场最头疼的是曲面偏差说不清楚。
现场工位适配比设备参数更决定节拍: 不少叶片车间最早把三维扫描理解成实验室里的精密测量，搬到现场才发现完全不是一回事。

有一家做燃气轮机叶片的企业，现场把AlphaScan架到终检工位，首件扫描只花了不到较长时间，叶盆叶背的点云覆盖密度都够。但质检员看完屏幕上的点云，转头还是按老规矩划样板。问题出在扫描数据没有变成质检员能直接复核的偏差图。后来交付团队先和工艺科确认首件检验基准和测点位置，再让软件按叶片截面线输出色差图，公差带直接叠在图上，叶身哪一段超了、超了多少，一眼能对到检验卡上。到这一步，设备才算进了质量闭环，而不是停在采点演示。

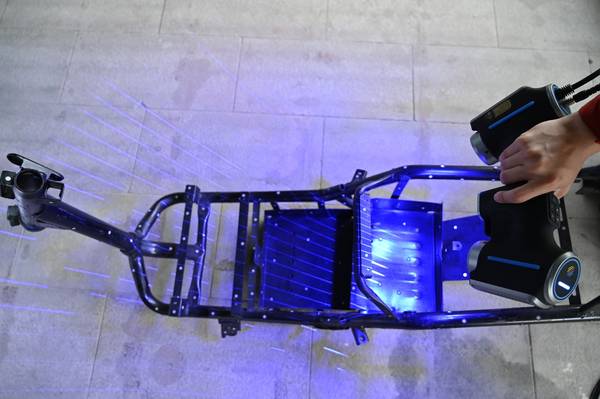

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

基准对齐是另一处暗坑。叶片装夹姿态稍有变化，扫描点云和理论模型就会整体错位，叶盆叶背的偏差分布看着像模像样，工艺端复核时却不认。AlphaScan采集的曲面数据需要先用叶根基准面和积叠轴做坐标系拟合，再生成检测报告。这一步没和工艺人员当面确认，后面的模板再完善也容易被退回。说白了，叶片三维扫描曲面检测的交付难点集中在数据判读、模板固化和质量接口，扫描仪本身反而不是主要约束。选型时如果只盯着标称精度，忽略了流程接口，设备到厂之后大概率只能当展示样机。

样件验收阶段必须核验的三个维度

叶片样件拿到验收环节，现场最头疼的是曲面偏差说不清楚。叶身型面变化大，进气边和排气边又薄，传统打点覆盖不了叶背到叶盆的过渡区域，前后缘的微小偏移用样板也很难直接判出来。这种情况下把AlphaScan架到被检叶片旁，沿气流方向扫过整个叶身，重点补采根部圆角和叶尖区域，现场即可拿到完整三维点云。

核验阶段不能只看整体平均偏差。点云和设计模型对齐之后，需要依次确认三件事：叶盆叶背的偏差云图是否出现条带状异常，前后缘在截面上的轮廓有没有整体漂移，以及进排气边附近点云密度是否支撑局部曲率评价。这三个维度缺一个，样件放行依据就不扎实。叶片三维扫描曲面检测的价值在于把样件验证从几个离散测点扩展到全型面，发现可疑区域可以立刻调整摆角补扫，再用截面报告确认偏差是否落入可接受范围。这样做完，样件放行不再依赖操作者的手感，每一个让步接收的判断都有可追溯的曲面偏差记录支撑。

现场工位适配比设备参数更决定节拍

不少叶片车间最早把三维扫描理解成实验室里的精密测量，搬到现场才发现完全不是一回事。工位旁边有打磨振动，头顶行车来回走，叶片表面还残留脱模剂，手持扫描仪刚架好，数据就开始飘。这种情况下如果照搬设备说明书的标准流程，检测节拍必然跟不上，曲面点云也会频繁出现局部缺失。

项目交付时通常先做一轮工位适配。AlphaScan的扫描站位从固定三角架改成手持随形走位，按叶根、叶身、叶尖分段作业，段与段之间用叶片自身棱线和编码点做转站基准。扫描数据不直接进报告，先做曲率连续性检查，再和设计模型比对，标出局部凹陷和扭转趋势。现场判定不追求一次扫完全部型面，而是保证每段数据可追溯，返修后能按同一位姿复扫。启源视觉这套流程的重点是把检测动作嵌进现有质检节拍，不让产线停下来等扫描。

检测数据要能走进质量体系最后一环

叶片车间第一次引入三维扫描时，质量部门面对的困惑往往很具体：点云和曲面偏差数据出来了，怎么归档？怎么和现有检验记录对应？叶片曲面复杂，检测点量大，数据如果只留在扫描软件里，现场判定和后续追溯就全断了。

启源视觉交付AlphaScan方案时先处理这一环。叶片扫描完成后，按叶盆、叶背、前缘、后缘输出统一命名的曲面检测数据，报告包含偏差分布、关键截面轮廓和超差点统计，判断项与检验工艺卡逐项对应。数据格式要落到质量管控系统能调用的通用三维格式和表格数据，截面偏差、特征尺寸、型面轮廓度汇总成结构化记录，回写到质量追溯系统或检测数据库。这样操作工不用来回导表，质量工程师在原有流程里就能查看叶片三维扫描曲面检测结果。没有统一平台的企业先做固定模板和字段映射，让数据能进系统、能归档、能被复查，再逐步扩展自动判定。设备能不能真正用起来，最终看数据能不能走到质量体系的最后一步。

换人换班之后结果能不能对齐

设备验收过了，真正用起来往往还差口气——同一个叶片换个人扫，曲面偏差数值就跳。叶片三维扫描曲面检测里，扫描仪很少是波动主因，操作动作不统一、边缘点云忽多忽少，报告数值就跟着飘。启源视觉交付AlphaScan后，把培训拆成两层：一线检测员练扫描路径和曲面转折补扫，班组长看首件比对和超差复核。验收不是听讲解，而是现场抽同一叶型连扫三次，三次曲面偏差全部落进同一允许带才算通过。

后续按季度回厂或远程调取检测记录，复核点云完整性、重采样前后一致性，重点检查前缘后缘这些容易丢数据的部位有没有省略补扫。发现波动先追操作动作，不急着怀疑设备。这套定期售后复核机制让方案嵌入现有质量流程，换班换人之后检测结果仍能对齐同一套基准。设备之外的功夫，决定叶片检测能不能从“能扫”走到“敢用”。

长期复用靠检测基线不靠单次扫描

不少工厂把叶片三维扫描曲面检测当成一台扫描仪的事，设备到场之后才发现跑不顺。真正卡住长期复用的不是硬件精度，而是检测动作没有固化。同一片叶片换个人操作，基准怎么摆、叶盆叶背分几段、后缘怎么补点，结果都不一样。这个误区不打破，再好的扫描数据也进不了质量闭环。

在启源视觉的项目交付里，AlphaScan手持式三维扫描仪不是单独交出去的点云工具。现场先按叶片型号确认装夹基准和扫描姿态，再固定叶盆、叶背、进排气边的分区路径。扫描数据回到检测软件后，统一按设定公差带输出曲面偏差色谱和截面报告。亚丝级偏差识别能力解决的是“能不能看清”的问题，长期复用靠的是把基准块编号、扫描步序、报告模板写进作业规范。每次换批次或遇到偏差超差，先回看规范里哪一步出现了漂移，再把修正项更新到模板，形成可迭代的检测基线。这样一套机制跑顺之后，叶片三维扫描曲面检测才会从一个项目变成车间日常质量管控的固定动作。
