车间振动下三维扫描精度落地的核心核验要点

车间振动下三维扫描精度落地的核心核验要点。 车间振动对三维扫描精度的影响，问题往往不出在设备标称能力，而是方案进场前没有人把振源类型和传递路径摸清楚。

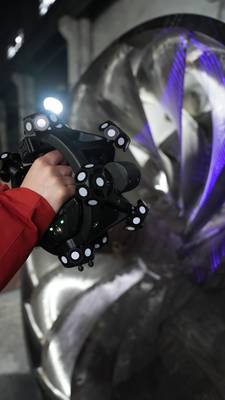

启源视觉 V-Track 使用V-Track扫描大型铸件
启源视觉 V-Track 使用V-Track扫描大型铸件

方案落地前，只在检测室里做一次静态试扫远远不够。正确做法是沿着检测工位周边把振源逐项过一遍：先确认扫描时段内哪些设备处于运行状态，再判断振动是通过地坪、钢结构平台还是工装传导到工件和扫描头。必要时把扫描作业安排在冲压峰值时段之外，或者在扫描支架底部增加隔振垫，切断高频振动的传递路径。启源视觉在交付V-Track时，会要求现场确认地脚刚性、相机与工件是否落在同一结构基准上，而不是一个在地面、一个在活动平台上各自受力。扫描精度从来不只看标称参数，更看现场振动条件是否被提前识别和受控。这些排查项不写进交付清单，方案进了产线，一辆叉车经过就足以把整组数据打乱。

样件验证阶段怎么把振动影响测出来

制造业这两年引入三维扫描设备前做样件验证，已经成了不少产线升级项目的标准动作。冲压、焊接、切削乃至附近物流通道的地面抖动，恰恰是验证阶段最容易被忽略、交付后却最常引发争议的因素。样件如果只放在计量室环境下测试，数据再漂亮也解释不了线边复测的型面偏差从哪来。

现场验证清单

关注维度 判断要点 落地提示
工件适配 确认尺寸、表面状态和关键公差是否适合现场扫描 用典型件做一次完整试扫，再看点云完整度
数据流转 检查点云、偏差图、检测报告是否能进入现有质检流程 提前确认导出格式和复核责任人
现场实施 评估操作培训、校准节奏、环境光和工位空间 把验证记录沉淀为后续批量应用标准
启源视觉 V-Track 使用V-Track扫描大型铸件
启源视觉 V-Track 使用V-Track扫描大型铸件

术语卡片

样件验证阶段怎么把振动影响测出来

制造业这两年引入三维扫描设备前做样件验证，已经成了不少产线升级项目的标准动作。

现场实施阶段的振动适配布设操作要点

车间振动对三维扫描精度的威胁，多数时候不在设备本身，而在现场布设环节有没有把相对振动控制住。

振动数据怎么接进质量体系

车间振动对三维扫描精度的影响，最麻烦的不是数值漂移本身，而是同一工件在不同时段扫出不同结论。

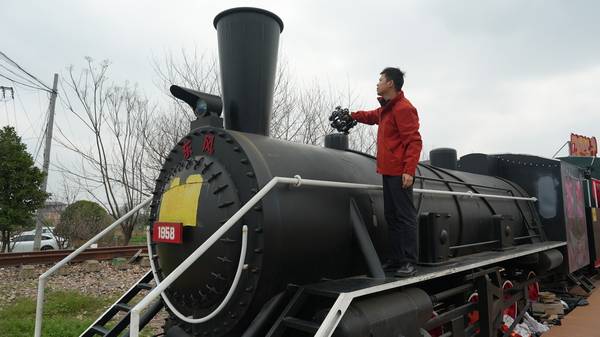

启源视觉 V-Track 户外使用V-Track扫描火车头
启源视觉 V-Track 户外使用V-Track扫描火车头
操作培训与长期精度复核怎么做

越来越多的工厂把三维扫描从计量室挪到产线旁，车间振动对扫描精度的影响也从隐性因素变成日常操作中必须面对的问题。

模拟振动条件并不复杂。把V-Track跟踪式三维扫描系统架设在样件台附近，按车间实际工况在周边开启振动源，或者直接把测量位置贴近正在运行的加工设备。先在无振动条件下对标准样件完成基准扫描，记录一组点云数据；再在模拟振动条件下对同一标准件重复扫描，对比两次数据的偏差分布。核验时重点关注两个指标：振动环境下的测量偏差是否仍落在标称允许范围内，以及多次重复扫描的可重复性是否稳定。单看平均值没有意义，偏差的最大值和空间分布才是现场能不能用的关键。局部区域偏差集中放大，往往对应某一方向的结构振动传递，定位到具体传递路径后，才能从根本上解决，而不是靠反复补测掩盖问题。

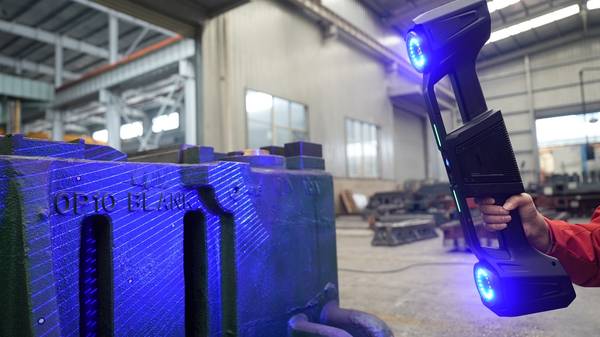

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具
启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具

现场实施阶段的振动适配布设操作要点

车间振动对三维扫描精度的威胁，多数时候不在设备本身，而在现场布设环节有没有把相对振动控制住。冲压、焊接或打磨工位附近的低频振动，很容易让扫描头与工件之间产生细微相对位移，点云一叠，外轮廓就发虚。V-Track进场时，启源视觉工程师通常会把跟踪头与被测工件放在同一刚性基准上，宁可让两者都落在铸铁平台或共用支架上，也不让跟踪头单独架在有独立振源的龙门架或活动小车上。目标不是追求绝对静止，而是让两者振在一起、动在一起，相对位置保持稳定，跟踪扫描数据才不会发漂。

布设还要避开气枪、角磨机和叉车通道。这类间歇性冲击时间短，但足以在采集瞬间造成点云跳变。V-Track的跟踪方式可以在一定范围内补偿扫描头姿态变化，前提是公共基准点没有受到干扰。每个测点开始前应复测几个公共基准点，发现偏差超过预设范围就暂停采集，把支架地脚重新锁紧或增加配重后再重新采数。这个动作耗时不多，却能省下后面反复补扫和返工的时间，也决定这批点云能否直接进检测报告。现场操作时，宁可多花较长时间复核基准，也不要抱着侥幸心态硬采，后者往往在数据后处理阶段付出成倍时间。

振动数据怎么接进质量体系

车间振动对三维扫描精度的影响，最麻烦的不是数值漂移本身，而是同一工件在不同时段扫出不同结论。同样的冲压件，放在隔振间里和放在线边地坪上，数据口径常常不一致。过去遇到振动干扰，要么一刀切推倒重测，要么靠老师傅判断哪些区域还能用，流程并没有闭环。振动环境下，扫描不能只给合格或不合格的结论，要把振动状态作为数据有效性的一部分纳入判定。用V-Track扫描时，开始采集前先记录两三秒工况振动幅值，采集过程中按时间轴给每段数据打标，超过设定幅值就提示补测或降级使用。现场不用无休止重测，质检端也能明确哪片数据能进报告，哪片只能做趋势参考。

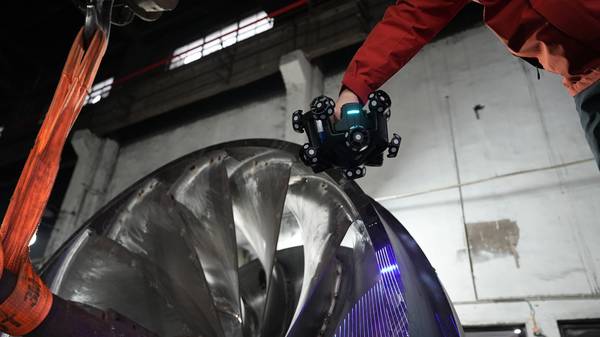

启源视觉 V-Track 使用V-Track扫描大型铸件
启源视觉 V-Track 使用V-Track扫描大型铸件

与现有质检体系对接，关键不是换报告模板，而是把数据来源条件写进判定规则。靠冲压线较近的工位，可以规定振动幅值低于某一实测阈值时数据直接进入首件检验流程；高于阈值时只做趋势参考，不做合格判定。这个阈值应当由车间实测得出，不能照搬手册。启源视觉交付V-Track方案时，通常先做一轮振动布点，确认哪些时段、哪些工位适合扫描，再把规则固化到检验记录里。振动干扰不再靠人为主观判断，扫描数据有了可追溯的采集条件，质量体系也接得住现场操作的实际情况。

操作培训与长期精度复核怎么做

越来越多的工厂把三维扫描从计量室挪到产线旁，车间振动对扫描精度的影响也从隐性因素变成日常操作中必须面对的问题。启源视觉在V-Track的现场交付中发现，操作员如果只知道开机采点，没有避开冲压、行车或地轨接缝带来的持续振动，第一遍点云就很容易出现分层。培训里会要求先观察工位周边的振动节奏，标定板避开伸缩缝，跟踪器不朝向强振源，这些动作比调参数更靠前，也直接决定后续数据能不能用。

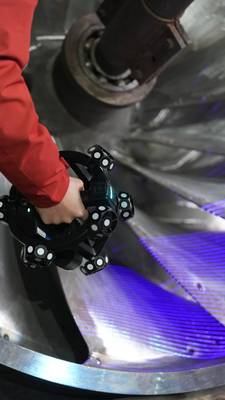

启源视觉 V-Track 使用V-Track扫描大型铸件
启源视觉 V-Track 使用V-Track扫描大型铸件

长期精度不能靠一次标定硬扛。把振动复核做成班次点检项，每周用基准球或标准杆做一次距离校验，连续记录数值漂移。如果同一位置的读数持续朝一个方向偏移，即使还在公差带内，也要先查地脚、工装和周边设备状态，而不是等超差了才处理。这套方法写进岗位作业指导书后，精度校验不再依赖个别熟练工的操作习惯，而是变成可回查的例行机制。车间环境下，管得住振动影响，才谈得上检测数据稳定和来料判定口径统一。
