车间现场吃灰的三坐标不少，这台手持式三维扫描仪却真在用

手持式三维激光扫描仪：质检环节的瓶颈，很多厂都卡在同一个位置：零件做出来了，尺寸拿不准。卡尺、千分尺只能碰外表面，三坐标测量机精度高但受制于测针可达性和环境要求，遇到深腔、内槽、异形曲面或者柔性件，传统手段要么够不着，要么测不全。

启源视觉 AlphaScan 手持式蓝光三维扫描仪 — AlphaScan采集工业工件三维数据的现场示例

手持式三维扫描仪给这类现场检测开了一条新路。启源视觉的AlphaScan要解决的核心问题不是“能不能测”，而是“在车间环境里能不能快速测、测完能不能直接进流程”。模具制造中常见的电冰箱散热板挤压模具，内腔磨损位置卡尺根本探不到底，AlphaScan可以伸进去采集完整点云，再把磨损区域和原始数模做比对，偏差值直接落在色谱图上。现场工程师不用拆模送计量室，扫完就能判断修不修、修哪里。采集、对齐、比对、出报告这条链路走下来，原本半天到较长时间的检测压缩到几较长时间，产线等待时间肉眼可见地缩短。对技术负责人来说，这套方案的价值不在参数表上的精度数字，而在它能不能嵌进现有质检流程，不额外增加操作门槛。

启源视觉AlphaScan三维扫描演示

复杂工件的测量断点，卡在数据闭环上

传统检测手段在复杂工件面前越来越吃力，这话不算夸张。模具制造和机加工行业里，大量工件的内腔、深槽、异形曲面，卡尺和千分尺伸不进去，测头能碰到的位置往往不是关键控制点。单点测量采到的是离散值，拼不出完整曲面，更谈不上和原始数模做全尺寸比对。交付节奏上，一套复杂工件的首件检验动辄卡在测量环节两较长时间，后续修模、调机全在等数据，产线停不起。AlphaScan手持式三维扫描仪在这类场景里的作用，是把“测不到”和“测不全”两个老问题同时解掉。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

场景快照

可以先把内容理解成一个典型应用场景：

复杂工件的测量断点，卡在数据闭环上: 传统检测手段在复杂工件面前越来越吃力，这话不算夸张。
扫描方案落地，难在路径设计不在设备精度: 三维扫描方案要真正落到产线，难点往往不在设备精度，而在路径设计。
现场验证怎么判断一台手持扫描仪能不能用: 很多厂里第一次把手持式三维扫描仪拿到车间，并不是为了替代三坐标，而是因为有些位置三坐标的测针根本进不去。

现场操作路径不复杂，但每一步都有讲究。先把工件表面处理到可扫描状态，反光或深色区域做薄层显像处理，然后手持AlphaScan沿型面走一遍，扫描头在深腔和遮挡区域换角度补扫，软件端实时显示点云覆盖情况，哪里数据缺失一目了然。补扫完成后，点云数据直接和原始三维模型对齐，偏差色谱图当场标出超差区域。变速箱壳体、转向节、弯管检具这类工件，用这套流程走下来，单件全尺寸数据从扫描到出报告的时间明显压缩。以前卡尺量不出来的内部磨损和装配偏差，现在有了可追溯的全曲面数据，工艺判断不再依赖老师傅的手感。

扫描方案落地，难在路径设计不在设备精度

三维扫描方案要真正落到产线，难点往往不在设备精度，而在路径设计。现场零件不是实验室里的标准样块，反光、深腔、薄壁边缘、装夹变形都会影响数据完整度。启源视觉AlphaScan手持式三维扫描仪在这类场景里的价值，是让采集动作本身变成可重复的工艺步骤，而不是依赖操作者手感。方案进入扫描环节之前，先要明确基准策略：有原始数模的走比对路线，没有数模的先用合格件建立参考模型。这一步定了，后面补扫、对齐、验证才有依据。

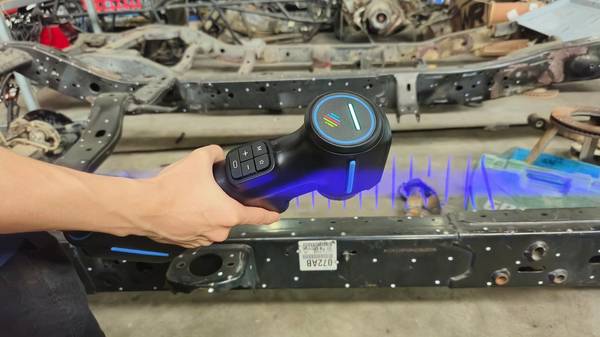

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — 汽车底盘多角度扫描时需要关注重叠区域的拼接连续性

扫描完成后进入比对环节，点云数据与基准模型叠加，偏差以色谱图呈现，超差区域直接对应到具体结构位置。遇到局部数据缺失，现场判断是否需要补扫，补扫范围只针对缺口区域，不整件重来。复核阶段用截面线、关键尺寸标注和形位公差评价交叉确认，避免单一算法误判。最后输出检测报告，包含偏差分布、关键测点数据和结论备注。整个流程跑顺以后，质量人员拿到的不只是一份扫描结果，而是一套能沿用到同类工件的检测路径。

启源视觉 AlphaScan plain white background — AlphaScan采集工业工件三维数据的现场示例

现场验证怎么判断一台手持扫描仪能不能用

很多厂里第一次把手持式三维扫描仪拿到车间，并不是为了替代三坐标，而是因为有些位置三坐标的测针根本进不去。电冰箱散热板挤压模具的内腔磨损就是这种情况，卡尺探不到底，靠老师傅用手摸又给不出量化数据，修模只能凭经验反复试。AlphaScan在这类场景里能直接伸到模具型腔附近，把磨损区域的点云采出来，再和原始数模做比对，偏差分布一目了然，修模方向就清楚了。

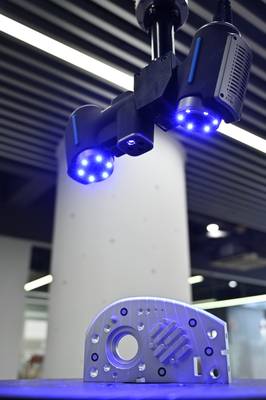

启源视觉 AlphaScan 室内工业实验室 — 工业工件多角度扫描时需要关注重叠区域的拼接连续性

现场验证时别急着整件扫描，先找一处已知基准面或未磨损区采一小段，看数据回放是否稳定、边缘有没有明显飞点。确认没问题再走完整路径，补扫时重点照顾深腔、窄槽和反扣面，这些地方最容易漏数据。扫描完成后不要马上导出，先在软件里把点云对齐、删掉噪点，再截取关键截面看偏差趋势。判断一台手持扫描仪能不能用，不是看它标称精度多高，而是看它在你的零件表面、你的现场光线下，能不能稳定地把该采的细节采全。
