三维扫描视觉检测设备与逆向工程的验证方法

开展3d扫描视觉检测设备前，需要分别界定尺寸检测、三维数字化、逆向工程和CAD模型重建的交付物，围绕深孔、遮挡和复杂曲面核验可接近性与参考策略，并按既定验收依据保留未确认事项。

先区分尺寸检测与逆向工程交付物

本主题针对具有明确尺寸与公差的工业零件，定义从采集到报告的三维扫描检测系统尺寸检测工作流程。所需输出是一个将采集、对齐、特征评价、公差判定和报告复核划分为不同步骤的序列，各步骤依次衔接，且特征评价、公差判定与报告复核保持为可区分的独立动作。

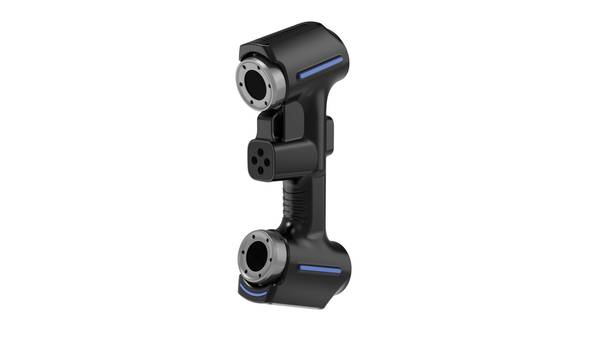

启源视觉 AlphaScan 手持式蓝光三维扫描仪
工业工件多角度扫描时需要关注重叠区域的拼接连续性

该工作流程描述用于尺寸质量检测用例。交付物在满足以下条件时可供复核：各步骤按顺序完整呈现，特征评价、公差判定和报告复核未被合并为单一未区分动作，且对象、计划用途与交付物要求逐项对应。任一事项改变时，需要重新界定任务边界，不能把同一数据集自动延伸到另一用途。

现场验证清单

关注维度 判断要点 落地提示
工件适配 确认尺寸、表面状态和关键公差是否适合现场扫描 用三维扫描仪验证典型件，再检查点云完整度
数据流转 检查点云、偏差图、检测报告是否能进入现有质检流程 提前确认导出格式和复核责任人
现场实施 评估操作培训、校准节奏、环境光和工位空间 把验证记录沉淀为后续批量应用标准

围绕深孔与复杂曲面规划采集验证

在代表性零件上，确认所需区域已被采集，且对齐为特征评价提供稳定基础。确认每个被评价特征在记录判定前已与其规定公差匹配。三维扫描检测系统的验证记录应把已确认条件、未测试条件和需要后续复核的条件分别列明；工件状态或交付要求变化时，原有判断保持未决。

启源视觉AlphaScan三维扫描演示

确认报告复核步骤接收到公差判定结果，且代表性零件的验收准则仅在特征评价完成后才被应用。对于无法在所选零件上检查的任何条件，保持未解决状态。

AlphaScan三维扫描仪官方资料覆盖的工业任务

所提供的官方证据表明，AlphaScan操作资料将工业零件尺寸检测、深孔与复杂曲面的三维数字化以及带CAD模型重建的逆向工程列为适用工作。同一资料记录了扫描准备、扫描模式、数据采集、数据编辑、网格或模型处理、导出、尺寸检测和逆向工程工作流程。

该证据未确立当前零件的结果或验收决定，也未确立超出所记录工作流程的任何程序或条件。针对三维扫描检测系统，官方资料只界定来源明确写出的产品和应用范围；当前工件的交付结果、验收判断以及来源未说明的现场表现，均不能由产品名称或应用描述直接推导。

FAQ

尺寸检测主题涵盖什么内容？

它涵盖针对具有明确尺寸与公差的工业零件的从采集到报告的工作流程，将采集、对齐、特征评价、公差判定和报告复核保持为独立步骤。

应在代表性零件上检查什么？

检查所需区域已被采集、对齐支持特征评价、每个特征与其公差匹配，以及报告复核在验收准则应用前接收到公差判定结果。

官方AlphaScan证据确立了哪些内容？

官方AlphaScan操作资料确立尺寸检测被列为适用工作，且扫描准备、数据采集、数据编辑、网格或模型处理、导出和尺寸检测工作流程均已被记录。
