手持3D激光扫描仪的应用场景与实际工件价值

手持3D激光扫描仪可应对复杂曲面、深腔及大型工件的三维数据采集难题，启源视觉相关设备覆盖模具检测、机加工质检、文博数字化等场景，提供精准量化的数据支撑。

手持3D激光扫描仪解决的核心问题是：当工件曲面复杂、内部结构难以触及或尺寸超出传统量具范围时，如何快速获得完整、可分析的三维数据。它采用非接触式测量，操作人员手持设备围绕工件移动，即可将实物表面转化为高精度三维模型。启源视觉的AlphaScan 手持三维扫描仪已在模具磨损检测、机加工质检、大型工件测量和文化遗产数字化存档中落地，把实物形态变成可对比、可归档的数据，为检测、逆向设计和数字化保护提供直接依据。

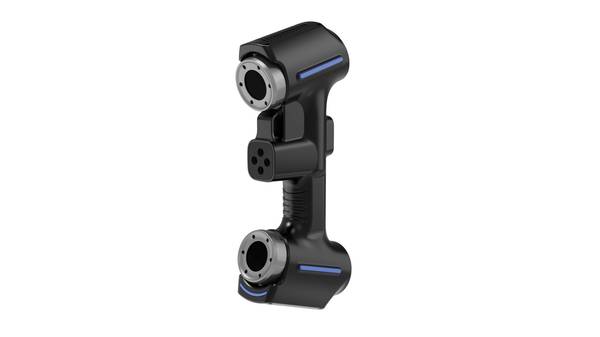

启源视觉AlphaScan三维扫描演示

不同工业场景下的手持扫描应用价值

在模具制造中，手持3D激光扫描仪的价值往往体现在传统量具“够不到”的位置。以电冰箱散热板挤压模具为例，内部磨损区域无法用卡尺有效测量，AlphaScan可以进入复杂型腔采集表面数据，将磨损程度转化为精准量化结果，帮助模具制造人员判断修模时机与修模量。在机械加工场景，砧板V型凹面这类工件会随着使用出现形变、裂痕和不规则变化，手工建模难以反映真实状态。AlphaScan能够捕捉V型凹面、边缘和局部细节，将扫描模型与原始标准模型进行差异对比，获取形变与裂痕信息，为工件维护和改进提供数据支持。

对于没有原始数模的工件，手持3D激光扫描仪也能建立检测基准。冷轧辊的磨损评估中，可以先扫描合格轧辊建立基准模型，再对服役轧辊进行扫描比较，实现无原始数模的基准检测，让磨损量判断不再依赖经验目测。大型焊接件检测则面临另一类困难：加强筋、角焊缝、深腔和狭窄槽口使接触式测头难以进入，而多次转站又会引入累积误差。V-Track跟踪式激光三维扫描系统通过光学跟踪仪实时捕获手持扫描仪的空间位置，无需在工件表面粘贴标记点，工程师可以进入筋板间隙和高位外曲面完成全特征数据采集，再将扫描模型与CAD数模对齐，生成色谱偏差图，快速定位变形集中区域，为焊接顺序和夹具调整提供量化依据。

大型工件与文化遗产场景的适配方案

手持3D激光扫描仪同样适用于大型工件。面对12米和14米工程船船体，AlphaScan提供了两种灵活方式：12米船体可采用双机协同扫描，两台设备同时采集不同部位的数据，再通过预先布置的公共标记点完成拼接，单船扫描时间压缩至2小时（含预处理）；14米船体则可单台设备围绕船体移动扫描，直接捕获船舱龙骨等深孔结构，无需依赖额外的摄影测量系统辅助。这种灵活性使大型工件的三维数字化不必依赖固定式测量平台，设备可以随工件移动，而不是让工件迁就设备。

在文博与公共文化领域，手持3D激光扫描仪承担的是数字化保护任务。鞍山烈士陵园的长16米、高3米影壁表面有丰富的人物浮雕与文字细节，AlphaScan以非接触式扫描完整获取了影壁表面的人物轮廓、纹理细节和整体结构，建立了系统化的数字档案，为后续的修复、虚拟展示与学术研究保留了毫米级可用的尺寸与形态依据。类似地，BetaScan在墙体浮雕三维数据存档中也用于记录表面形态，使文化遗产在数字空间中得以长期保存和传播。这类任务对手持设备的要求不仅是精度，更重要的是在不接触、不损伤原物的前提下完成大范围表面采集。

手持扫描的基础操作逻辑

手持3D激光扫描仪的操作逻辑清晰，上手门槛不高。以AlphaScan S1为例，标记点用于粘贴在被扫描物体上，以便扫描仪进行定位；扫描开始之前需要先对工件表面的标记点进行扫描，确定工件的相对坐标和位置。针对砧板V型凹面这类工件，可在V型处、易变形区域和可能出现裂痕的位置增加采集点密度，以保证关键部位的数据完整性。扫描完成后，通过配套软件处理生成三维模型，再进行模型差异对比、导出和格式转换，满足检测、逆向设计或存档等后续需求。整个流程围绕贴点定位、扫描采集和模型处理三个环节展开，操作人员可以快速进入实际工作状态。
