三维扫描检测报告怎么生成？从扫描到归档的落地断点与固化方法

扫描数据出来了，检测报告却迟迟交不出来，这事在产线上并不少见。设备在现场跑完一遍，点云数据看着完整，但到了质量部要出报告时，才发现基准面没定、公差带没套、坐标系和数模对不上，报告模板也得重新调整。

另一个隐性断点出在数据交接。扫描点云要经过对齐、特征提取、与三维模型比对、公差标注，再套进质量报告模板。每一步都可能因为版本不一致、基准定义不同、检测项漏标而返工。这些返工不直接算在扫描工时里，却会占用质量工程师大量时间，拉长交付节奏。项目交付时要把报告模板、评判基准和异常处理规则先写进作业指导书，让扫描数据能直接流向报告，而不是扫完再补流程。

样件验证阶段就把报告口径定死

样件阶段最怕的不是测不准，而是测出来的数据没法直接落到报告里。零件外形复杂一些，曲面、安装孔、基准面交织在一起，传统检测手段只能给出离散点偏差，客户或内部质量文件却要求色差图、截面偏差和孔位坐标。工艺人员把数据导出来再手工整理，发现坐标系对不上、公差带口径不一致，只能回头补测。三维扫描检测报告怎么生成，关键不在最后点一下导出，而在扫描前有没有按报告规范确认基准、对齐方式和判定规则。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

实践流程

样件验证阶段就把报告口径定死 — 样件阶段最怕的不是测不准，而是测出来的数据没法直接落到报告里。
车间现场的数据质量门槛 — 车间里遇到复杂曲面件或大型焊接总成，传统检测常卡在取点密度和基准对齐上，现场测一遍往往要反复挪件、补测，原始数据零散，等到要出三维扫描检测报告时才发现局部…
让扫描数据直接接进质量体系 — 过去检测报告靠人工整理：扫描点云出来后，工程师截图、标尺寸、填公差表，再转成质量部门要的格式。
把老师傅的判断逻辑转成可复用的流程 — 机加工车间里，同一批铸件首件检测，张三用三维扫描出的报告和李四出的经常对不上。

用启源视觉 V-Track跟踪式三维扫描系统处理这类样件，可以先选一个典型工件走完整流程。扫描前确认基准孔和坐标系，扫描后不急着输出，先按企业报告模板核对孔位偏差、形位公差和色差图标注。现场判断数据能不能被质量部门直接引用，如果基准选取和报告不一致，当场调整扫描路径和输出模板。确认好这些边界，再锁定方案。样件阶段把报告适配性验证掉，批量检测时就不用反复改格式、补测数据，后期返工和等待时间会明显减少。

车间现场的数据质量门槛

车间里遇到复杂曲面件或大型焊接总成，传统检测常卡在取点密度和基准对齐上，现场测一遍往往要反复挪件、补测，原始数据零散，等到要出三维扫描检测报告时才发现局部点云缺失或拼接错位，只能重新进车间补扫。这类问题多数不是扫描仪本身精度不够，而是现场操作没有形成统一的数据质量门槛。

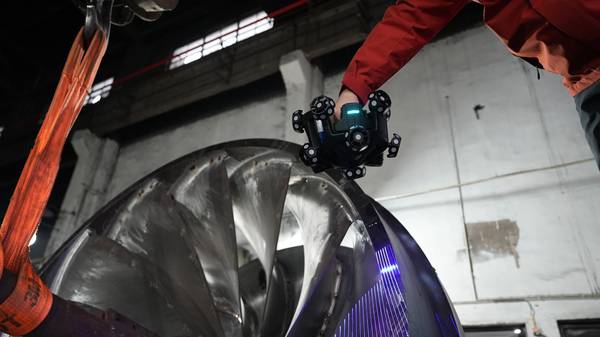

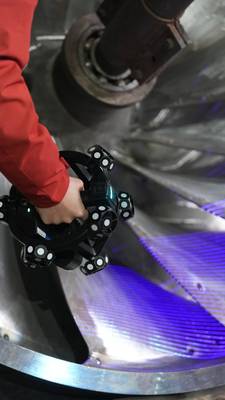

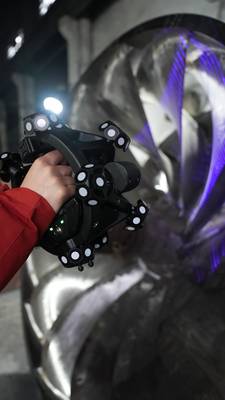

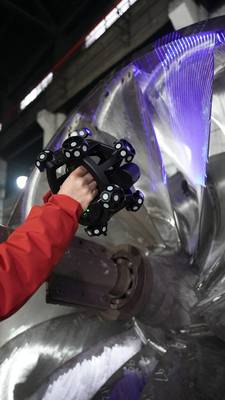

启源视觉在项目交付时，V-Track跟踪式三维扫描系统进场后会先按工件尺寸和检测面确定扫描站位与转站顺序，明确哪些区域必须一次扫全、哪些允许后处理补齐。每扫完一个区域，操作人员现场查看点云覆盖和跟踪状态，确认没有跳点、分层或大范围空洞，再进入下一站位。数据回传后，检测人员用同一套基准对齐点云，检查关键特征的完整度，只有原始数据通过完整性校核，才允许进入报告生成环节。这样一来，三维扫描检测报告怎么生成就不再依赖事后补数据，而是由前端的扫描规范保证数据合规，返工补扫减少，检测周期也更容易压下来。

让扫描数据直接接进质量体系

过去检测报告靠人工整理：扫描点云出来后，工程师截图、标尺寸、填公差表，再转成质量部门要的格式。一套动作下来，数据没变，时间耗在搬来搬去。换成启源视觉的该系列后，项目交付时先把检测模板和质量体系对齐，扫描完直接按预设公差带输出偏差色谱图和报告页，质量人员只做复核。

这里有个关键边界：报告格式不是越全越好，而是要和现有质量记录、首件检验、过程巡检的字段一致。三维扫描检测报告怎么生成，本质是数据接口和模板配置问题。现场验证时通常拿一个已知工件扫一遍，看报告能不能直接归档，不能就继续调模板，直到不用人工再填一遍。这样减少的不只是出报告那几分钟，而是把扫描数据真正接进现有质量流程，避免数据在设备和质量体系之间反复倒手。

把老师傅的判断逻辑转成可复用的流程

机加工车间里，同一批铸件首件检测，张三用三维扫描出的报告和李四出的经常对不上。问题往往不在设备精度，而在扫描路径、坐标系选取、公差带标注和报告模板没有统一。熟练工请假，报告质量就往下掉。三维扫描检测报告怎么生成，表面看是软件点几下，背后是一整套操作和判读标准。踩过坑的都知道，设备能扫出点云，不代表报告能直接用于放行。

该系列在交付该系列时，把培训拆成两层。操作层只练扫描动作、测头标定和现场避障，不要求人人会判读；复核层重点看坐标系对齐、基准特征和公差带设定。检测方案提前固化在软件里，报告模板锁定关键尺寸和视图，操作工照步骤走，复核人只核异常项。把老师傅脑子里的判断逻辑转成可复用的流程，报告口径不再依赖某个人，换人也能保持一致性，批量交付时不会因为人员变动卡住。

长期复用靠的是流程固化，不是设备本身

焊接总成或铸造毛坯的现场，三维扫描检测报告怎么生成，往往不是卡在扫描环节，而是卡在测量后的数据整理。扫描点云已经拿到，检测人员还要手动截图、标注偏差、套模板，换一个人出报告口径就变一次。该系列的该系列在工件旁完成数据采集后，真正能长期复用的做法，是把公差带、色差图区间、判定规则和报告字段提前固化。扫描完成即可按批次号、工件编号、操作者和检测时间自动生成报告，原始点云与判定结果同步归档，不再依赖个人习惯。

设备可以快速出报告，但流程不固化，过几个月又会退回手工记录。要让报告流程长期复用，质量部门需要把三维扫描的检测节点写进首件、巡检或终检文件，并安排专人维护模板库和定期校验扫描系统。数据沉淀也不只是存报告，而是把同一类工件的偏差趋势、超差位置和返工记录连续积累下来。这样投入产出才不是单次测量快一点，而是形成可追溯的质量数据资产，减少争议和重复检测。
