钣金件三维扫描回弹分析从现场采集到模具复检的完整闭环

钣金件三维扫描回弹分析：冲压回弹争议常卡在测点不足和基准不统一冲压件回弹超差，到底该改模具还是调检测方法？这种争论在冲压车间并不少见。质量部拿着检具塞尺报间隙超差，工艺部却认为测点太少、基准没统一，双方各说各话。

冲压回弹争议常卡在测点不足和基准不统一

冲压件回弹超差，到底该改模具还是调检测方法？这种争论在冲压车间并不少见。质量部拿着检具塞尺报间隙超差，工艺部却认为测点太少、基准没统一，双方各说各话。传统回弹检测通常只取几个截面点，或靠局部检具贴合做判断，回弹量在零件曲面上的分布、边界处的突变、不同批次之间的漂移都看不清。原始记录靠手工抄写，照片和表格对不上，异常返查起来更费劲。钣金件三维扫描回弹分析因此常常停在首件检验阶段，很难进入量产现场。

常见问题

冲压回弹争议常卡在测点不足和基准不统一要重点看什么？

冲压件回弹超差，到底该改模具还是调检测方法？

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

扫描前把工件状态和基准固定住要重点看什么？

钣金件回弹分析时，扫描数据忽高忽低，回弹量算出后和试模结果对不上，这是不少车间遇到的典型问题。

路径规划优先覆盖翻边、棱线和曲率变化区要重点看什么？

冲压件试模时，回弹超差大多集中在法兰边、局部小圆角和侧壁过渡区。

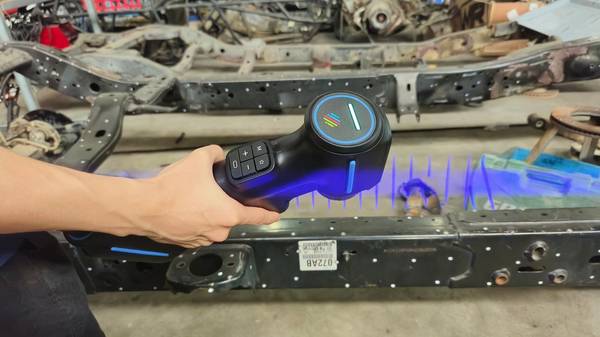

用启源视觉 AlphaScan 手持式三维扫描仪，质量人员在冲压件出料后直接扫描，点云与数模比对，回弹偏差以全曲面偏差色谱显示。现场动作没增加多少，交付给工艺的不再是几个离散测点，而是完整回弹分布。工艺人员可以按截面线截取偏差值，判断补偿区域和回弹方向，不用再找质量部反复补测。扫描数据进入共享质量系统后，结果复核和异常返查都能调出当时的全表面偏差，质量与工艺在同一个数据通道上对话，工位上的争议少了。

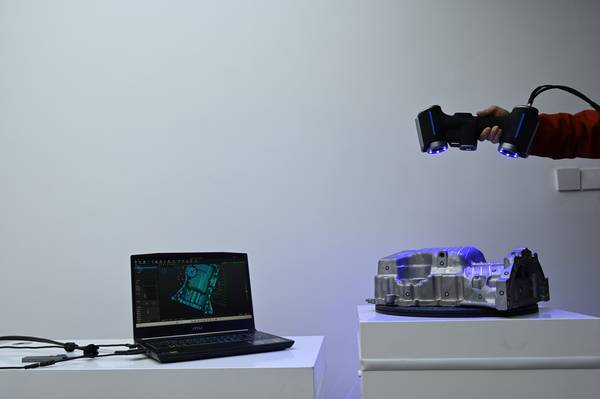

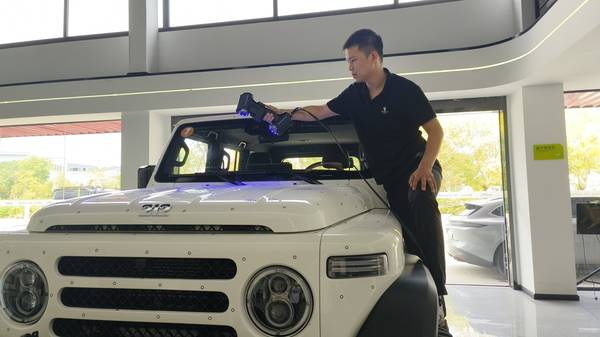

启源视觉AlphaScan三维扫描演示

扫描前把工件状态和基准固定住

钣金件回弹分析时，扫描数据忽高忽低，回弹量算出后和试模结果对不上，这是不少车间遇到的典型问题。问题出在哪？多数是前期准备没管住。工件从冲压工序下来后余温未散、表面脱模剂未清理，或者基准孔被压边遮挡，操作者贴基准点时位置随手放，都会让后续点云数据带偏。做钣金件三维扫描回弹分析时，启源视觉 AlphaScan 的现场准备重点放在工位稳定性和基准一致性上，通常要求扫描区域远离震动源和强风，工件完全冷却到室温后再扫，避免热变形叠加回弹量。

基准设定上，扫描坐标要与冲压、检具工艺基准一致，不能只依赖扫描软件自动拟合。一般会用零件上的定位孔、定位面作为主基准，贴上编码点后先拍照固定坐标系，再执行扫描。每个工件的基准编号、贴附顺序、批次和操作者需要同步记录，扫描文件按这些信息命名归档，这样异常返查时能快速定位到具体工位和批次。现场如果发现局部回弹异常，工艺人员先核对基准有没有松动或遮挡，再判断是回弹本身还是前期动作造成的偏差。

路径规划优先覆盖翻边、棱线和曲率变化区

冲压件试模时，回弹超差大多集中在法兰边、局部小圆角和侧壁过渡区。这些位置由工艺提前划成回弹敏感区，靠检具和卡尺只能取到有限截面点，回弹趋势容易被漏掉。现场采集前，先按敏感区规划 AlphaScan 的扫描路径，重点覆盖翻边、棱线和型面曲率变化大的区域，不在平整大面上浪费补扫时间。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。

扫描过程中，操作人员对敏感区加密采样，非敏感区适当拉开点距，这样得到的点云不是平均铺开的一层数据，而是能在回弹分析中突出关键变形。现场采集后，在 AlphaScan 配套软件里快速检查点云完整性和局部缺扫，发现法兰边或深腔口有缺失就当场补采，避免数据回到计量室才发现支撑不了回弹补偿。回弹分析要的是趋势面和截面偏差，密度不合理，算出来的补偿量就不稳。质量人员拿到的是和工艺敏感区对应的可追溯数据集，后续异常返查、结果复核都有明确输入，这也是钣金件三维扫描回弹分析能从首件延伸到量产抽检的前提。

点云预处理和对齐基准要当成正式检测步骤

冲压件回弹分析常遇到一个尴尬：点云扫完了，软件也自动对齐了，偏差彩图看起来没什么问题，可把结果拿给模具师傅，修完还是差一点。问题多半不在扫描仪本身，而在点云预处理和对齐基准没有被当成正式检测步骤管理。现场用启源视觉 AlphaScan 手持式三维扫描仪完成钣金件扫描后，先别急着计算，要把点云边缘抖动的噪点、定位标记周围的散点清理掉，再确认关键基准孔、基准面有没有被完整扫进去。缺少这一步，后面的回弹量算得再漂亮也难落地。

直接让软件自动拟合对齐，定位误差和回弹量会混在一起。更可用的方式是把对齐拆成两步。先用基准孔做刚性对齐，把扫描数据固定到数模坐标系里；再只在非约束区域计算法向偏差，这样得到的才是回弹量，而不是把定位误差也混进去。计算前还要设置多节点校验：点云完整度先过一遍，基准孔对齐残差再核一遍，回弹量输出前用截面线比对复查一次。工艺和质量一起看数，判断修模不只看最大回弹点，还要看回弹趋势是否沿翻边或弯角连续变化。出现异常返查时，能追溯到具体扫描批次、对齐基准和校验记录，这对产线整改更有用。

报告输出要把回弹量翻译成模具补偿语言

很多工厂做钣金件三维扫描回弹分析时，质量部手里是完整数据，工艺部拿到的却是一堆截面截图和点云文件。工艺人员要自己找偏差、对模具区域，来来回回确认，问题定位很慢。踩过坑的都知道，这不是扫描精度不够，而是报告没有按工艺能接住的方式输出。AlphaScan 完成现场采集后，回弹分析报告需要把回弹量分布、超差位置、关键截面偏差和趋势方向说清楚，而不是只给一个合格与否的结论。

质量部看到的可能是某个安装孔边局部回弹量超差，工艺部关心的却是这道回弹对应哪条棱线、哪个成型工序、修模补偿往哪个方向做。AlphaScan 扫描得到的点云与钣金件三维模型比对后，报告里应保留测点偏差表、分区回弹值和截面线对比，异常区域直接标注到工序或模具工作面，明确超差区域落在哪段公差带之外。这样工艺部门接到报告不用再反向处理点云，能直接判断修模量和补偿方向。把质量数据变成工艺语言，产线调试和首件确认的时间才能压下来。这个闭环目前很多车间还靠人工翻译，问题就出在最后这一公里。

模具调整后复扫归档才能看到回弹是否收敛

模具调整前，回弹量多靠试模件划线、检具塞尺抽测，调整后复检仍重复同一套动作，测量点有限，回弹趋势是否收敛说不清。启源视觉 AlphaScan 手持式三维扫描仪把钣金件三维扫描回弹分析延伸到模具调整后的复检环节：调整样件下线先扫描，点云与三维数模比对，回弹量以曲面偏差色谱呈现，不再只盯几个截面。

复检时，质量人员和工艺人员在工位旁查看同一份偏差结果。若回弹区域数值明显收敛，说明补偿方向有效；若局部仍超差，就返查该处圆角、压料力或工序顺序，而不是凭手感判断。每轮修模都留下可对比的扫描数据，形成“扫描—调整—复扫—归档”的闭环。多工序成形件复扫前必须统一装夹或定位基准，否则基准误差容易被当成回弹变化。这样首件、试模和量产抽检的数据能串成一条线，回弹分析不再是单点动作。
