管路三维扫描装配检测，要做到什么程度才算落地

管路三维扫描装配检测：单件合格不等于装配合格不少项目组习惯把管路件来料检测的结论直接沿用为装配依据，逻辑上说得通，实际工况里却经常站不住。

单件合格不等于装配合格

不少项目组习惯把管路件来料检测的结论直接沿用为装配依据，逻辑上说得通，实际工况里却经常站不住。管路在自由状态和装夹状态下的空间走向存在明显差异，法兰面夹角、回弹量、支点贴合度都会随着装夹条件重新分布。液压系统、船舶管线、新能源热管理管路都在这上面栽过跟头——单件报告数据漂亮，到了总装线该敲打还是敲打，该配焊还是配焊，垫片临时凑合的情况也不少见。节拍被反复拖垮之后回头看，往往不是加工精度的问题，是检测工况从一开始就选偏了。

常见问题

单件合格不等于装配合格要重点看什么？

不少项目组习惯把管路件来料检测的结论直接沿用为装配依据，逻辑上说得通，实际工况里却经常站不住。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

数据断点比量具精度更致命要重点看什么？

管路装配现场有个普遍存在的尴尬：管子看上去装上了，弯折角度对不对、法兰姿态正不正、端面间隙留得是否合理，没人能给出确切答案。

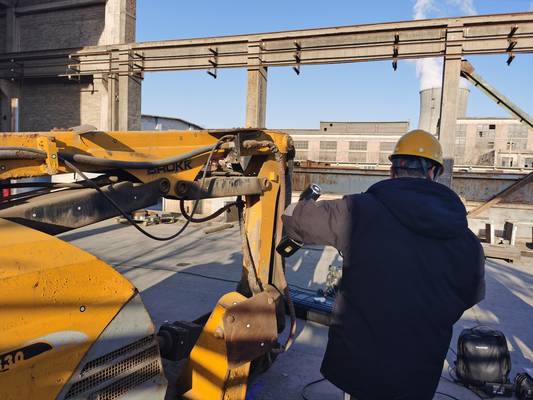

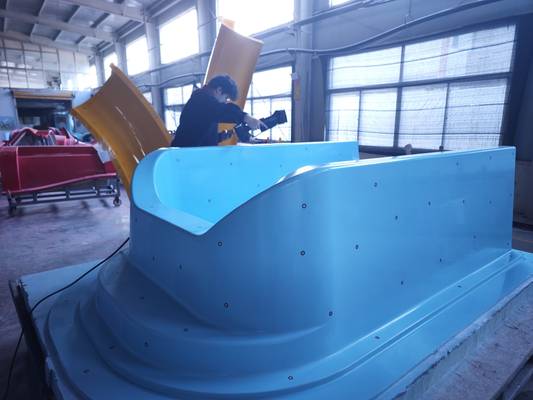

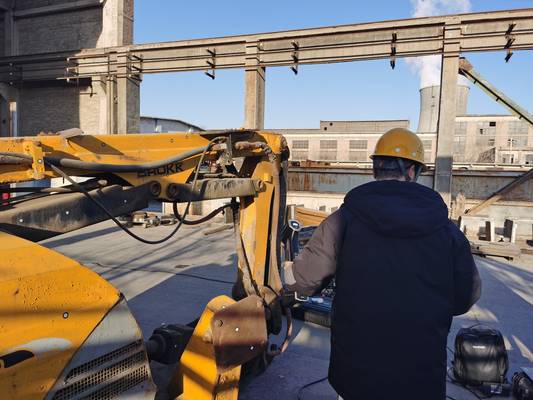

启源视觉AlphaVista三维扫描演示

现场方案先想清楚边界条件要重点看什么？

管路在装配现场已经完成预装，但走向与设计模型存在肉眼看不出来的偏移——这是最常见的工况之一。

管路三维扫描装配检测要解决的，正是这个“工况错位”。现场真正需要的是与装配状态一致的空间位置数据，而不是自由状态下的理想值。假设一段液压管路已经点焊或预装定位，用启源视觉 AlphaVista大面幅手持式三维扫描仪直接扫管件，即便装配现场贴点条件受限，依然能拿到完整点云，再与三维模型做比对，重点锁定两端法兰孔位偏差、中心线走向和端面错动量。扫完直接输出装配偏差色谱和关键测点数值，工人不用拆管路，也不依赖固定检具。现场自由度和批量重复扫描的节拍都能压住，管路三维扫描装配检测才算真正落到装配定位和修配判断上。

数据断点比量具精度更致命

管路装配现场有个普遍存在的尴尬：管子看上去装上了，弯折角度对不对、法兰姿态正不正、端面间隙留得是否合理，没人能给出确切答案。传统检具只能卡住几个关键截面，打表、靠模、卡尺轮番上，单点数据零散，碰上空间走向复杂的管路，覆盖范围根本不够。一根管子上角度偏了半度，法兰端面差了零点几毫米，装到总成上就是憋着劲的状态，后续泄漏、异响、振动传递的隐患全在装配环节埋了进去。这类问题的根源不是量具精度不够，而是数据本身不完整，量不到的地方只能默认放过。

更麻烦的是数据断点。检验员记下来的测量值停留在纸面上，回不到设计模型里做比对，也没法给弯管工序反馈补偿修正量。批量交付节奏一紧，抽检比例先被压缩，漏检风险全部转嫁到装配端。换用三维扫描之后，启源视觉AlphaVista可以把整根管路的点云完整采集下来，和设计模型做全域偏差分析，现场就能判断这批件能不能顺利装配，问题集中在哪个弯段、哪个法兰面。测量数据是连续的，不再是几个孤立的截面读数。交付前的检测报告可以同步给客户，测量和验收跑在同一条数据链上，中间不再有断档。

现场方案先想清楚边界条件

管路在装配现场已经完成预装，但走向与设计模型存在肉眼看不出来的偏移——这是最常见的工况之一。弯管回弹、支架焊接变形、法兰端面角度偏差，都要等到总成对接时才集中暴露。管路三维扫描装配检测需要提前想清楚的，不是“能不能扫”，而是现场允许多大的操作空间、工件允不允许贴点、检测节拍能不能跟上装配批量。边界条件先确认清楚，方案进场才不会第一轮就卡住。

启源视觉AlphaVista大面幅手持式三维扫描仪适合对象尺寸偏长、贴点条件一般的管路总成。扫描端沿管路轴向推进，法兰、支架和弯曲段数据一次性采完整，点云与设计模型自动比对，关键截面的偏差彩图先筛选出超差区域。复核环节不用再走全尺寸流程，盯着超差段做补测，确认是焊接变形还是弯管回弹造成的实际偏移量。最后报告按批次输出偏差趋势，让工艺端判断是否需要调整弯管参数或修整焊模，而不是只给一个“合格/不合格”的结论。边界条件也要摆到台面上：现场空间极窄时，需要换用更小体积的采集装置；管路刚性不足的工件，扫描时加临时托架，避免抖动把误差带进点云数据。

批量复测能跑通才算数

管路三维扫描装配检测值不值得纳入产线复检流程，关键不取决于扫描仪的标称分辨率，而是对象尺寸、现场自由度和贴点条件这三项实际约束。复杂管路组件装配后容易出现法兰面偏转、支管位置超差，传统检具只能判断局部过与不过，没法快速定位空间偏差的具体方向和量级。用启源视觉AlphaVista做现场复核，操作者不用频繁转站，围绕管段走动采集即可覆盖装配后的管口空间位置和整体走向。扫描数据回传后与设计模型比对，关键截面的偏差方向和数值直接给出来。

验证步骤先看批量重复性。取三到五件同批次管路，在同一工位重复扫描同一特征，看偏差结果是否稳定，再判断是否需要增加贴点数量或调整基准设置。现场自由度方面，管路周围支架、阀件密集时，要提前确认扫描仪的最小工作距离和可进入角度。AlphaVista在中大尺寸管路组件上发挥更充分，直径过小或深腔内壁的工件仍需谨慎评估。节拍方面不追求单件极限速度，重点确认装夹后扫描加数据判定能不能跟上首件检验或抽检节奏。批量复测这一步跑通了，管路三维扫描装配检测才真正具备纳入装配工艺卡的资格，而不是停留在演示阶段的流程亮点。
