泵体阀体三维扫描内腔检测：泵阀内腔检测难在“看得见、测不到” 泵体、阀体的内腔检测，质检端常用的卡尺、内径量表能覆盖孔口、轴颈截面，但遇到蜗壳流道、隔舌过渡、阀体交叉孔和密封锥面就够不着。

泵阀内腔检测难在“看得见、测不到”

泵体、阀体的内腔检测，质检端常用的卡尺、内径量表能覆盖孔口、轴颈截面，但遇到蜗壳流道、隔舌过渡、阀体交叉孔和密封锥面就够不着。传统做法无非三条路：铸件切开做破坏性检查、石膏或低熔点合金翻模取负形、三坐标测针打点。切开检测无法用于批量件；翻模在复杂流道里容易缺角、变形，负形尺寸和实际内腔存在偏差；三坐标受测头角度和悬臂长度限制，深腔遮挡区域仍留盲区。逆向开发更头疼，样件复刻需要把流道曲面、壁厚变化和装配配合面一次取全，传统测绘往往只能给出若干截面，内腔形态全靠钳工后期补形，尺寸漂移到装配阶段才暴露。

能力维度与落地场景

关注维度	判断要点	落地提示
泵阀内腔检测难在“看得见、测不到”	泵体、阀体的内腔检测，质检端常用的卡尺、内径量表能覆盖孔口、轴颈截面，但遇到蜗壳流道、隔舌过渡、阀体交叉孔和密封锥面就够不着。	传统做法无非三条路：铸件切开做破坏性检查、石膏或低熔点合金翻模取负形、三坐标测针打点。
泵体阀体内腔三维扫描的落地流程	传统内腔检测靠翻模或剖切，前者周期长且负形尺寸容易带偏，后者只适合样件不适合批量抽检。	换到三维扫描后，流程重心从“取样”变成“取全”，工件预处理必须考虑内腔反光状态：铸件油污先清洗，深腔区域喷涂显影剂降低镜面反射，基准面和定位标记提前贴好，否则多段点云拼不到同…
点云拼接积累决定内腔数据能不能用	很多泵阀厂做三维扫描时，外表面数据顺顺当当，一旦进入深腔、交叉孔和狭窄流道，点云开始错层、漂移，局部像塌了一块。	内腔缺少足够几何特征，光路又被遮挡，前后两段数据对不齐，后续逆向建模或内腔判定都会被带偏。
从样件复刻到首件检验的工程价值	泵体、阀体的内腔扫描，难点不在外表面。	泵壳、阀体流道弯折深，隔舌位置只剩窄缝，卡尺、量棒探不进去，三坐标测针进深腔容易干涉，内窥镜只能看不能量。

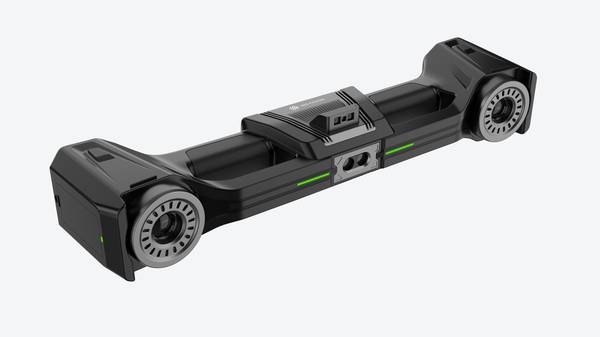

启源视觉的AlphaScan 手持式三维扫描仪在这类场景下，是从法兰口或阀体开口伸入，多角度扫描内腔曲面与相邻流道，再在软件里拼合点云、生成网格，供设计或质检人员切截面、提取轮廓、比对壁厚。手持方式比固定式三坐标在深腔可达性上更灵活，遇到遮挡先扫可见面，调整姿态后补扫。内腔开口尺寸和表面反光会直接影响数据完整度，这是现场判断适用性的前提。对于泵体阀体三维扫描内腔检测需求，这种非接触取数方式让原本测不到的内腔形状第一次形成可传递的点云数据。

泵体阀体内腔三维扫描的落地流程

传统内腔检测靠翻模或剖切，前者周期长且负形尺寸容易带偏，后者只适合样件不适合批量抽检。换到三维扫描后，流程重心从“取样”变成“取全”，工件预处理必须考虑内腔反光状态：铸件油污先清洗，深腔区域喷涂显影剂降低镜面反射，基准面和定位标记提前贴好，否则多段点云拼不到同一坐标系。

采集时，操作人员让AlphaScan沿阀口和内腔逐步推进，过交叉孔、旁通道时放慢速度，增加相邻扫描重叠区，让孔口边缘留下足够约束特征。内腔采集完不是一键生成模型，点云后处理要先删除反射毛刺和分型面飞边，再把密封面、螺纹底孔、流道壁面分开标记，最后构建三角网格或导出CAD模型。这个流程的适用边界要现场确认：超过手持设备有效测深的深孔、小于探入直径的细支路，需要结合内窥或分段扫描判断，不能硬扫。换句话说，泵体阀体三维扫描内腔检测能解决大部分内腔覆盖，但极端狭窄支路仍要有替代方案。

点云拼接积累决定内腔数据能不能用

很多泵阀厂做三维扫描时，外表面数据顺顺当当，一旦进入深腔、交叉孔和狭窄流道，点云开始错层、漂移，局部像塌了一块。内腔缺少足够几何特征，光路又被遮挡，前后两段数据对不齐，后续逆向建模或内腔判定都会被带偏。

启源视觉在复杂内腔点云拼接与补全上的积累，更多体现在采集策略和算法约束的配合。AlphaScan处理内腔时，不是靠增加扫描遍数硬拼，而是把相邻视角的特征约束和局部缺失区域的补全逻辑嵌进采集过程。操作人员沿流道口、阀座孔、泵腔隔板推进，软件边采集边做多视角对齐，遇到局部遮挡先保留可确认的边界点云，后处理时再补全过渡区域。这样出来的内腔点云拼缝更少，后续建模不容易被断边和错层带偏。补全不是无限外推，阀体内部不可见死角仍要靠工装或转台调整姿态，扫描边界需在采集现场确认。

从样件复刻到首件检验的工程价值

泵体、阀体的内腔扫描，难点不在外表面。泵壳、阀体流道弯折深，隔舌位置只剩窄缝，卡尺、量棒探不进去，三坐标测针进深腔容易干涉，内窥镜只能看不能量。旧件复刻或新品逆向开发时，过去常靠手工补形、翻模试装，尺寸漂移和配合问题留到装配阶段才暴露。三维扫描要解决的不是测一个外径，而是把内腔形态完整数字化。

AlphaScan在泵阀场景中的实际用法，是先建立外围法兰和端面的基准，再通过多角度补扫，把深腔、交叉孔和侧向流道数据拼到同一坐标。输出网格模型进入逆向建模后，可以提取流道走向、补全磨损区域，或作为样件复刻的数字底模。这一过程能直接支撑首件检验、来料检测和修模复核，让内腔型面偏差、壁厚变化从“靠手感”变成有截面数据和公差带可查。例如外协铸件来料检测时，先扫内腔点云与设计模型叠加，流道偏移和壁厚差在加工前就能暴露，而不是等加工后试压泄漏再返工。不能替代螺纹规、压力测试和密封性验证，但过去靠钳工修形、反复试配才能逼近的模型，现在可以提前到数字化阶段完成。

方案验证与适用范围怎么评估

适用于带有复杂内腔流道、需要逆向复刻或样件比对的泵体、阀体类工件，尤其是内腔入口尺寸允许扫描仪接近、内部遮挡有限的场景。企业在评估泵体阀体三维扫描内腔检测方案时，重点看四项：内腔点云完整性、截面轮廓比对偏差、重复测量一致性、盲区对后续逆向建模的影响。由于内腔反射条件不同，现场先用一件典型泵体做扫描验证，确认数据足够支撑三维模型重建，再纳入标准流程。扫描边界、显影剂使用和基准点布置，要在验证阶段同步固化，后续批量抽检或旧件复刻才能形成稳定的数据流。
