工程机械结构件三维扫描难在哪现场工况适配逻辑拆解

工程机械结构件三维扫描：正文内容：结构件扫描的任务属性与基准策略工程机械结构件做三维扫描，问得最多的不是设备参数，而是扫完的数据到底怎么用。

结构件扫描的任务属性与基准策略

工程机械结构件做三维扫描，问得最多的不是设备参数，而是扫完的数据到底怎么用。尺寸质检、老件逆向建模、工装胎具与结构件的匹配验证，这三类任务对点云完整度和对齐方式的要求差异很大，拿一套固定流程硬套，最后数据不是缺基准就是局部密度不够。

场景快照

可以先把内容理解成一个典型应用场景：

结构件扫描的任务属性与基准策略: 工程机械结构件做三维扫描，问得最多的不是设备参数，而是扫完的数据到底怎么用。
现场约束比几何形状更棘手: 尺寸大、曲面复杂从来不是工程机械结构件三维扫描的最大障碍。
采集环节的典型风险与应对: 扫描采集环节出问题，很少是设备标称精度不够，更多是对齐偏差、盲区漏扫和环境干扰三者叠在一起，点云数据看着完整，回软件一分析就露馅。

用启源视觉 V-Track跟踪式三维扫描系统处理这类工件，比较务实的做法是先定检测基准和关键特征，再决定采集顺序。孔位、安装面、销轴座这些位置容易缺数据，必须补扫；多次采集的数据要在软件里统一到基准坐标系，与图纸或数模比对后输出偏差分布。现场判定时还得考虑基准孔变形和焊后收缩的量级，点云表面光顺不代表尺寸合格，这个判断标准在结构件行业里是基本共识。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

现场约束比几何形状更棘手

尺寸大、曲面复杂从来不是工程机械结构件三维扫描的最大障碍。车间行车经过时地面在振，焊接拼点后工件表面温度还没降下来，局部区域被切削液浸过形成反光膜，这些条件叠加之后，常规扫描设备要么丢点，要么噪声大到点云根本没法用。反光材质和深色锈蚀面同时存在时，曝光参数稍微不匹配，局部数据就出现空洞，回头补扫又难以对齐到同一坐标系。

方案设计阶段把待测区域按表面状态拆开看比较靠谱：大平面、深腔、焊缝坡口、加工面、毛坯面，每一类的采集策略和对齐基准都不一样。启源视觉V-Track跟踪式三维扫描系统在这类场景里的核心价值不是单次扫描幅面有多大，而是现场振动和混合表面条件下跟踪关系能不能稳住。实际操作中，先把编码点布在工件周边刚性较好的位置，对反光部位做局部消光处理，扫描顺序上基准面优先、细节补扫在后，数据回来后再用孔位和加工面做刚性对齐验证。这一套走下来，CAD比对时型面偏差分布才可控，不会出现整体尺寸对得上、局部关键特征漂移的尴尬。

采集环节的典型风险与应对

扫描采集环节出问题，很少是设备标称精度不够，更多是对齐偏差、盲区漏扫和环境干扰三者叠在一起，点云数据看着完整，回软件一分析就露馅。结构件孔位多、深腔多、焊接区域轮廓复杂，如果基准对齐方式选得不对，前几帧和后几帧之间会产生微小错动，单帧图上完全看不出来，等网格模型生成后才发现螺栓孔周边出现一圈撕裂状噪点。到这一步再返工，比一开始重新布置现场还折腾。

盲区漏扫集中在结构件内凹面、筋板交叉处和销轴孔底部，单角度扫不到，需要转动工件或调整扫描头方位才能补齐。车间天车在附近作业、地面有振动源、工件表面有油膜反光，这些条件对跟踪式扫描的帧间配准干扰很大。启源视觉把V-Track更多用于动态跟踪和基准锁定，但环境干扰造成的误匹配风险采集前就得评估。合理的做法是先做一小段试扫，检查跟踪连续性，再对可疑盲区定点补扫，最后回软件用截面法核对关键孔位对齐情况。这套流程比盲目拉高扫描分辨率管用得多。

跟踪式扫描的坐标统一逻辑

大型结构件现场扫描真正麻烦的是坐标统一，不是扫描速度。扫描仪跑得快，数据拼不齐等于没用。工件尺寸大、无法频繁翻转，局部扫描后再拼接，孔轴位置随累积误差漂移是常态。回转支承座、铰接耳板这些有位置度要求的区域，需要反复补扫就得重新对基准。传统手持设备要重复贴点、反复摆正，费时还不稳定。

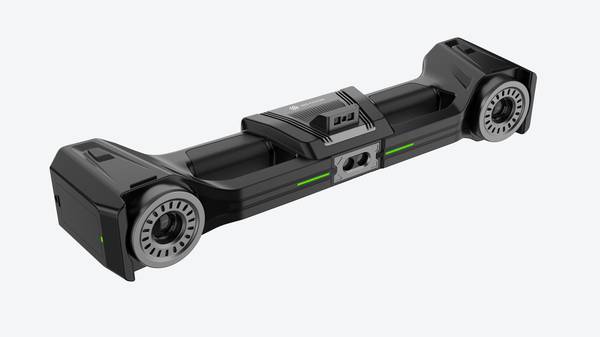

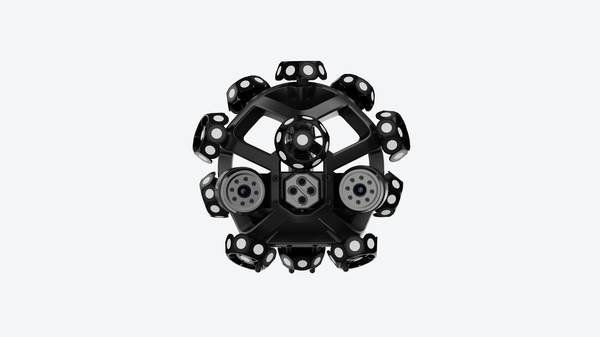

启源视觉V-Track跟踪式三维扫描系统把扫描仪和工件放进同一个跟踪坐标场里，先对结构件整体快速采集，不用像传统方式那样密集贴点；这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。现场验证直接输出三维点云与设计模型比对，重点看关键孔组相对位置、面轮廓度公差和焊接坡口余量，数据能直接支撑后续机加或焊接修整的判断。

数据质量验证要有分层逻辑

传统测量先出图再逐点比对，工程机械结构件三维扫描反过来，先看完整点云再决定补测位置。大跨距上的孔系和安装面单次采集容易漏掉深腔、油口边缘和反光焊缝，点云看着完整，关键特征密度不够。用该系列V-Track沿主基准面和受力耳座走一遍，再对孔位和焊接变形区单独补扫，现场就能判断哪些区域需要重新采集，不用等拼接完成后回办公室才暴露缺数据的问题。

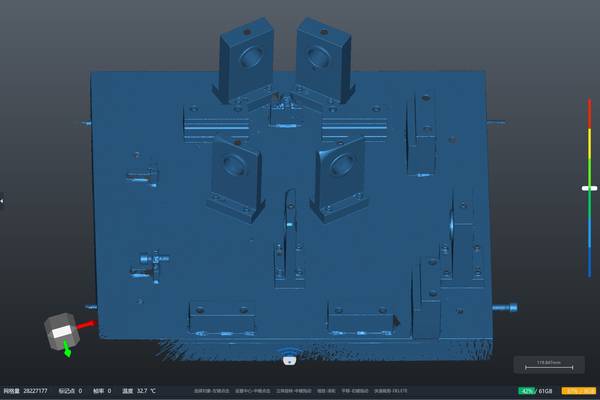

补扫完成后先做点云完整性检查，按结构分区看孔边缘是否连续、安装面是否有空洞。对齐精度不能只看软件报告，对称孔距、法兰平面度和主要基准轴要拉出来单独验证，扫描数据与三维模型的偏差分布比单一平均偏差更能反映真实状态。格式层面，导出的点云或网格要能在现有三维软件里直接读入，避免二次转换改变基准坐标系。完整性、对齐精度、格式适配三层各自卡一遍，数据才能进入后续尺寸分析或逆向建模流程。

适配度判断比参数本身重要

挖掘机动臂、装载机车架这类大型焊接件，焊后变形方向和量级很难事先估准。孔组之间的空间位置关系复杂，关键尺寸大量是空间尺寸而非平面尺寸，卡尺和工装检具只能局部卡一下，大型三坐标又受装夹和行程限制。判断什么样的结构件适合走跟踪式扫描路线，这个判断过程比设备参数本身更值得关注。

V-Track处理这类工件时，法兰面、机加工孔位、棱边本身构成跟踪特征，不需要贴满标记点。落地路径分四步：先做整体外形采集，覆盖主要基准面和安装面；再对深孔、内腔、焊接坡口补扫；点云数据进软件对齐设计模型；完成后验证孔组位置度和关键安装面的形位公差。系统标称精度0.020毫米，现场应用要结合环境和工件固定状态做综合评估，不能脱离工况单独谈精度指标。

对同类制造企业来说，法兰面丰富、孔位特征清晰的焊接结构件是这套方案适配度最高的类型。该系列在方案沟通阶段会先做工件特征分析，再决定是否推荐V-Track。工件表面状态、车间振动条件、孔位分布密度，这些因素综合起来决定扫描方案能不能落地。来料检测、首件检验、焊后变形分析，不同环节对数据的要求也不一样，方案设计时把用途说清楚，后面采集和分析才能少走弯路。
