把三维扫描无需贴点的适用条件核验清楚再谈降本增效

很多工厂把贴点当成三维扫描前的固定动作，听到“无需贴点”先想到省掉备点、贴点和清理时间。但交付现场真正卡住的，往往不是设备能不能不贴点，而是当前工件的表面特征、车间振动和跟踪范围有没有落在三维扫描无需贴点的适用条件里。

样件阶段先把追踪连续性跑一遍

样件阶段最常见的分歧是：先贴点再扫，还是不贴点直接扫。贴点需要布置标记点，考虑点距和边缘覆盖，但拼接稳定；不贴点省去准备时间，对样件表面也没有粘贴残留。问题在于，三维扫描无需贴点的适用条件并非所有样件都满足。表面特征太弱、纹理重复度高、材质反光强烈的样件，不贴点扫描容易出现局部缺失或拼接错位。这类情况只看照片判断不了，必须放在样件上实测。

选型维度与现场判断要点

关注维度	判断要点	落地提示
样件阶段先把追踪连续性跑一遍	样件阶段最常见的分歧是：先贴点再扫，还是不贴点直接扫。	贴点需要布置标记点，考虑点距和边缘覆盖，但拼接稳定；
现场工况确认要卡在扫描前面	大型结构件检测现场通常不是安静实验室。	车间顶灯、窗户日光、旁边工位行车移动都会影响光学跟踪。
扫描数据要直接进入质量流程	扫描数据能不能直接进入质量流程，比设备精度参数更该先问清楚。	不少工厂采购时盯扫描精度和速度，项目真正落地才发现，点云数据要经过第三方软件转换、对齐、人工补测，才能变成质量部门能用的检测报告。
操作培训与长期复用规范	过去操作员习惯先贴点再扫描，点贴得密、贴得正，数据才稳定。	换无贴点方案后，流程从“贴点—扫描—补点—再扫描”变成“直接扫描—看数据—判断覆盖”。

用启源视觉 V-Track跟踪式三维扫描系统核验时，把样件放进正常检测工位，先不加标记点走一遍扫描路径，观察系统对表面的追踪连续性。重点看曲面过渡段、深槽底部、镀铬与哑光面交界处。扫描完成后，质量人员可以直接查看这些区域有没有破面、拼接漂移。如果某几处追踪不稳，再判断是调整扫描角度还是局部补点，而不是整件推翻不贴点方案。这个确认过程不复杂，但能把“不贴点能不能用”从口头判断变成实测结论，也便于后续把扫描工序写进质量控制流程。

现场工况确认要卡在扫描前面

大型结构件检测现场通常不是安静实验室。车间顶灯、窗户日光、旁边工位行车移动都会影响光学跟踪。V-Track跟踪式三维扫描系统在不贴点直接扫描时，对这些条件更敏感。启动扫描前，启源视觉调试人员一般先看光照是否稳定，避开强光直射和频闪灯具；再看工位周边有没有持续振动源，比如冲压机、打磨机或频繁过车的地轨。工件摆放还要留出跟踪器与扫描头之间的通视空间，不能只考虑吊装方便。

这些工况确认完，不会马上进入正式测量。先扫一小段，看点云有没有断、跟踪状态稳不稳定。环境光变化大，可以拉遮光帘或换时间段；振动来自地面传递，加隔振垫比硬调参数更有效。V-Track在这类场景下的作用不只是硬件精度，而是现场能先把工况边界卡清楚，判断三维扫描无需贴点的适用条件是否满足当前工位。无贴点方案能省下大量贴点时间，但前提是现场条件被认真核过，而不是拿到设备直接开扫。

扫描数据要直接进入质量流程

扫描数据能不能直接进入质量流程，比设备精度参数更该先问清楚。不少工厂采购时盯扫描精度和速度，项目真正落地才发现，点云数据要经过第三方软件转换、对齐、人工补测，才能变成质量部门能用的检测报告。后处理环节拖的时间往往比扫描本身更长，交付节奏卡在这里，设备扫描再快也难体现价值。

该系列在实际项目里更值得看的是往质量流程对接的方式，而不是单看扫描动作。无贴点扫描要真正适配现有质量流程，至少满足两个条件：点云数据导出格式能直接进入质量部门现有的CAD比对软件或检测报告模板，不需要再走格式转换；检测报告里的偏差色谱图、截面尺寸标注、关键位置公差判定，要和原有质量管控条目对应上。这样首件检验和批量抽检的结论才有人认。设备交到工厂后，数据能否被质量人员直接使用，才是项目有没有真正交付成功的判断标准。

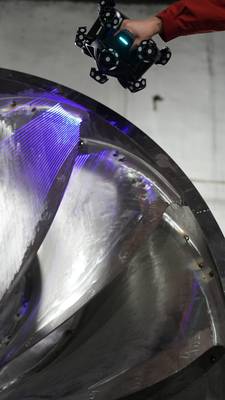

启源视觉 V-Track 使用V-Track扫描大型铸件 — V-Track采集大型铸件三维数据的现场示例

操作培训与长期复用规范

过去操作员习惯先贴点再扫描，点贴得密、贴得正，数据才稳定。换无贴点方案后，流程从“贴点—扫描—补点—再扫描”变成“直接扫描—看数据—判断覆盖”。启源视觉做操作培训时，没有只教设备开关，而是把该系列放进首件检验环节，让质量人员按实际工件的曲面和孔位走一遍扫描路径，记录哪些特征能一次采全，哪些需要换角度补扫。这个动作比参数表重要，因为三维扫描无需贴点的适用条件不是看设备标称，而是看工厂现有夹具、振动和反光条件下，数据能不能完整拿回来。

培训还把数据处理放在同一流程里，扫完当场看点云完整度，确认基准特征和关键轮廓有没有丢。深腔、窄缝或高反光面可能需要局部处理，不能因为“不用贴点”就跳过复核。企业要做的不是让扫描代替经验，而是让每类工件的扫描模板、判定标准和复测路径在质量流程里沉淀下来，后续换人也能按同样步骤执行。

长期复用时，大型曲面钣金件表面不能喷显影剂，也不方便密集贴点，检测节拍容易被贴点占去大半。用该系列时，无需贴点的前提不是设备自动成立，而是看工件有没有足够的棱边、孔位、曲面起伏能被光学跟踪持续锁定。现场取首件做一轮试扫，不贴点直接扫，看局部大平面或深腔处是否出现跳变和误差发散。输出结果和CAD模型做壁厚、回弹、轮廓度比对，数据直接进入质量评审。

真正常用的做法，是把“无需贴点”沉淀成一套长期复用的判定标准：特征充分的曲面件、铸件、带孔槽的钣金件，可以按免贴点流程走；大面积平面、长直段、表面单一光洁的工件，不要硬上，补少量贴点或特征板更稳。V-Track能做到连续跟踪，前提条件要在首次试扫时形成记录，后续同类型零件直接套用。若现场图省事跳过试扫，容易在批量检测中段才发现累计误差，返工比贴点更贵。把标准写进操作规范，比换设备更先解决交付问题。
