三维扫描标志点布置误判多质量负责人该怎样落稳贴点基准

三维扫描标志点如何布置：首件检验前，不少质量工程师习惯先把标志点贴满整个工件表面，理由是“密度越高，扫描数据越可靠”。

一类是把标志点当保护层，觉得贴得越满越稳，结果深槽、装配面和孔位周边全被点片占住，扫描仪能拍到的是标志点而不是工件本身。另一类认为标志点离圆角、翻边越近越好，但曲率突变区域恰恰是最难贴牢的位置，扫描过程中点片轻微翘起或偏移，后段拼接基准就被带偏。第三类是忽略标志点厚度与扫描景深的匹配，点片过厚或者反光严重时，识别结果出现跳点，直接污染点云对齐。

换个角度看，三维扫描标志点布置的逻辑不是“越多越保险”，而是在稳定基准与被测区域之间留出边界。现场用启源视觉 AlphaScan 做验证时，先固定三个以上不在同一平面、不跟随工件振动的基准点，再按区域补点，补点前确认不会压住孔位、狭缝和装配面。扫描完成后不急着看色差图，先核验点云拼缝处有没有台阶状错位，再对同一基准位置做重复测量，看偏差是否稳定。这个次序如果颠倒，贴得再密也只会得到一份看起来完整、实则经不起复查的报告。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

贴点密度与扫描拼接的底层约束

大型钣金件或模具表面缺少几何特征时，扫描仪很难依靠形状连续定位，标志点成为唯一空间参照。点距拉得过大，扫描头转动角度后视野内可识别标志点数量跌破下限，拼接当场中断。点距过小也一样麻烦，相邻标志点距离太近，软件容易把两个点判成一个，点云对齐跟着出错。这类问题不属于设备精度，是贴点方案先给拼接逻辑埋了隐患。

场景快照

可以先把内容理解成一个典型应用场景：

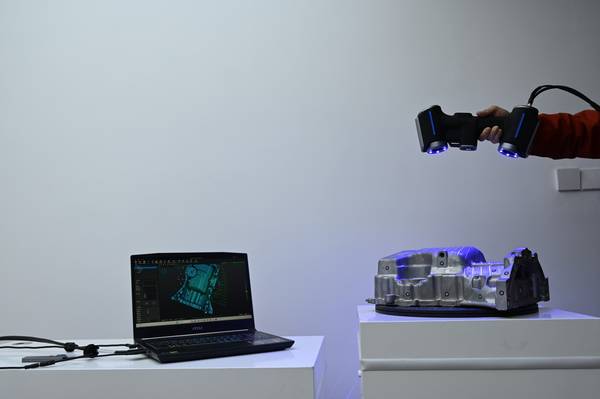

启源视觉AlphaScan三维扫描演示

贴点密度与扫描拼接的底层约束: 大型钣金件或模具表面缺少几何特征时，扫描仪很难依靠形状连续定位，标志点成为唯一空间参照。
样件对照下不同贴点方式的核验差异: 薄壁冲压件上满贴标志点，有时会把局部点云匹配带偏，孔位偏差时好时坏。
从清洁到复核的贴点操作规范: 同样一块结构件，贴点随意和贴点有规范，最终差异往往不是扫描速度，而是点云缺块、局部拼接错位，最后只能返工重扫。

启源视觉 AlphaScan 在扫描过程中会实时提示当前视野内标志点数量是否满足拼接要求，操作人员在扫描阶段就能判断贴点方案行不行，不需要等点云全部扫完发现错位再返工。对于来料检测和首件检验这类节拍敏感的环节，这种即时反馈比事后补救更实际。设备标称精度再高，标志点布置不合理，拼接环节仍会把微小误差逐层放大。踩过坑的质量负责人都清楚，扫描之前的贴点规划比扫描本身更值得花时间。

样件对照下不同贴点方式的核验差异

薄壁冲压件上满贴标志点，有时会把局部点云匹配带偏，孔位偏差时好时坏。某质量部用一件经三坐标标定的标准样件做了对照测试，固定光照和扫描距离，先后采用稀疏关键点、环状分布、网格加密三种标志点布置方式，用 AlphaScan 手持式三维扫描仪各扫一组。结果与“越密越稳”的直觉相反：平面区域网格加密后噪声有所下降，但深槽处出现匹配错位；环状分布对孔位复现的稳定性最高。

这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。贴点方案必须按特征分布来定，不能凭手感。验证效果稳定的方案固定成作业指导书，换人贴也能获得一致结果。边界条件同样要写清楚：材料更换、表面做过喷砂或镀层处理后，旧方案需要重新核验。样件对照的逻辑就落在可复现和边界条件两块，而不是看单次扫描的视觉完整度。

从清洁到复核的贴点操作规范

同样一块结构件，贴点随意和贴点有规范，最终差异往往不是扫描速度，而是点云缺块、局部拼接错位，最后只能返工重扫。问题多出在前置环节：表面残留油污或脱模剂，标志点边缘容易翘起；曲面过渡区和深孔边缘点距过大，识别连续性下降。用 AlphaScan 做现场验证，可以按清洁、规划、粘贴、复核四步走。清洁后按压标志点边缘确认无翘边；规划时在曲率突变处适当加密，而不是整面均匀铺点；复核不是简单数点，而是小范围试扫一圈，确认标志点识别稳定、能完整走完边界轮廓后再进入正式扫描。

这套流程走下来，质量负责人手里留下的不只是一份扫描结果，还有贴点位置记录和复核影像，后续可以对应到具体区域，避免“当时贴了、现在说不清”的情况。遇到反光面或深腔件，先做局部样件验证，贴点方案通过后再覆盖到全尺寸工件。三维扫描标志点布置的边界条件越清楚，AlphaScan 的扫描数据越能复现，检测结论才经得起复查。

手持式扫描场景下的贴点优化与验证

手持式扫描贴点没必要铺满整个表面，关键是让相邻扫描帧有稳定、可识别的公共点。平缓大曲面和深腔边缘最容易出问题：只在外围贴点，中间区域特征不足，扫描数据拼接时会悄悄出现层间错位。这类偏差在扫描阶段看不出来，等做完三维比对才发现局部轮廓超差，现场返工相当被动。

用 AlphaScan 手持式扫描仪做样件验证时，先挑一段曲率变化最大的区域，贴出三角形分布的标志点，间距不强行等分，按曲面转折和扫描距离控制，保证相邻两帧至少能看到三点以上公共标志。扫完后先不急于导报告，先看拼接截面有没有重影或分层。有异常就加密中间点再复扫，连续三组数据能稳定复现，才把这份贴点模板固定下来。贴点方案不靠参数表说服人，靠同一工件反复验证、能复核的数据说话。

贴点方案的边界条件与复核要点

三维扫描标志点布置的第一条边界，是被测面能否提供稳定光学特征。镜面、透明、深色吸光表面，标志点贴得再多，只要反光不均或视场重叠不够，拼接误差仍会从局部残差里冒出来。质量复核不能只看整体点云是否完整，要把标志点残差、拼接闭合差和基准面重复性分开看。有现场案例很说明问题：同样是钣金件轮廓检测，平面区域贴点稀疏一些也能通过，但翻边圆弧和深槽位置不加密，AlphaScan 扫描时局部点云出现漂移，后期拟合才发现轮廓超出公差带。先按工位限制确定贴点区域，再用首件数据验证标志点空间分布是否覆盖了所有弱纹理区，比一开始就铺满点更可靠。

复核阶段看三个内容。回看标志点残差分布，AlphaScan 的数据报告里能直接筛出残差偏大的点，这些点往往集中在边缘、油污或重复贴纸区域，需要清理后重贴。比对基准面重复测量结果，同一基准面两次拼接后的坐标偏差如果超过工艺允许值，就要检查标志点是否跨过了刚度薄弱区。把贴点布置图和扫描工程一起存档，版本变更或换模后再扫时直接调用，避免每回都从零试贴。这道边界守住了，标志点数量反而能降下来，现场检测节拍也不会被贴点时间拖垮。
