三维扫描仪与三坐标如何配合才能扛住精密零部件全尺寸检测

三维扫描仪与三坐标如何配合：全尺寸检测的账，不能只算扫描那一半全尺寸检测听上去是一条线跑完的事，拿三维扫描仪把零件扫一遍，软件里和CAD模型叠一下，色差图一出来，看着挺像那么回事。

全尺寸检测的账，不能只算扫描那一半

全尺寸检测听上去是一条线跑完的事，拿三维扫描仪把零件扫一遍，软件里和CAD模型叠一下，色差图一出来，看着挺像那么回事。但真正在精密制造车间待过的人都明白，这张图离能签字的检测报告还差着一段路。

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据的现场示例

术语卡片

全尺寸检测的账，不能只算扫描那一半

全尺寸检测听上去是一条线跑完的事，拿三维扫描仪把零件扫一遍，软件里和CAD模型叠一下，色差图一出来，看着挺像那么回事。

检测对象变了，检测方式也得跟着换

国内制造业的检测方式正在经历一轮明显分化。

难点不在单台设备精度，而在基准统一

全尺寸检测的难点，从来不是单一设备精度不够，而是不同尺寸特征对测量方式的要求互相打架。

启源视觉 AlphaScan 画面中有人使用AlphaScan扫描工件 — AlphaScan采集工件三维数据的现场示例

产线协同，先把职责边界划清楚

三维扫描仪和三坐标测量机放在一条产线上，最忌讳的是职责不分。

一个典型的精密零部件上，铣削面、钻孔位、螺纹孔、深槽、薄壁结构往往同时存在。扫描仪能在几十秒内拿到完整点云，曲面轮廓和异形区域的变化趋势一目了然。可一旦涉及孔径、位置度、同轴度这类需要基准体系约束的几何公差，纯靠点云拟合出来的数值，很难直接作为判定依据。扫描数据能告诉你“哪里变了”，三坐标才能回答“这个变化到底超不超差”。两者不配合，全尺寸检测就只是一张好看的色差图，拿到客户验收环节大概率要出争议。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉在方案里把这件事拆得比较清楚。产线上先用工业级三维扫描仪做全表面数据采集，重点解决自由曲面、异形轮廓和密集特征区域的快速取数问题；遇到基准孔、定位销孔、关键装配面这些需要高精度验证的部位，再转到三坐标上做接触式复测。扫描数据对齐之后，把三坐标测得的基准特征作为约束条件重新拟合，这样出来的报告才同时具备全尺寸覆盖率和计量可信度。脱离基准体系谈全尺寸检测，等于把争议留到客户现场。

检测对象变了，检测方式也得跟着换

国内制造业的检测方式正在经历一轮明显分化。过去靠卡尺、高度规、专用检具完成尺寸判断的产线，现在越来越多被非接触式三维扫描和接触式三坐标组合起来的方案替代。这个变化不是设备替换那么简单，而是零件本身在变。铝合金薄壁件、注塑结构件、焊接总成、复合材料样件，几何特征越来越复杂，自由曲面和深腔结构并存，单靠一类设备很难把数据采全。检测方案能不能落地，先要看检测对象和现场环境给了多少空间。

拿薄壁铝合金壳体来说，机加工后应力释放，装夹和搬运都会带来微量变形。三坐标打点能给出关键孔位和基准面的准确数值，但曲面区域的变形趋势看不全。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。现场温湿度也得盯住，车间早晚温差超过五摄氏度时，铝合金件的热胀冷缩足以影响最后零点零几毫米的判断。节拍要求更直接，批量件不可能每件都上三坐标全测，扫描仪先筛出超差件，三坐标再对争议尺寸做复核，这个配合路径在产线上更现实。

难点不在单台设备精度，而在基准统一

全尺寸检测的难点，从来不是单一设备精度不够，而是不同尺寸特征对测量方式的要求互相打架。表面形位公差要的是连续、密集的点云，靠三坐标逐点去打，理论可行，实际根本跟不上节拍；反过来，孔径、轴颈、定位销这类特征尺寸，要的是单点重复精度和明确的基准对齐，纯靠扫描点云去拟合，边界判断容易出现偏差。启源视觉工业级三维扫描仪配合三坐标的用法，关键就在于把这两套数据放进同一个对齐基准里，而不是各自出一份报告。

现场的做法通常是先走三坐标，把基准面、定位孔、关键配合尺寸标定出来，形成一个可追溯的骨架；扫描仪再贴着这个基准去做全表面采集。遇到反光、深孔、窄槽这些补扫区域，不急着换方案，先把缺失数据和周边已测特征比对，确认是表面材质问题还是几何遮挡问题，再决定补扫路径。数据进软件后，扫描点云对齐到三坐标建立的坐标系上，形位公差看面，特征尺寸看点，检测效率也不会被全尺寸点对点测量拖垮。这事难在基准统一，不是难在某一台设备跑得快。

启源视觉 V-Track 使用V-Track扫描大型铸件 — 大型铸件多角度扫描时需要关注重叠区域的拼接连续性

产线协同，先把职责边界划清楚

三维扫描仪和三坐标测量机放在一条产线上，最忌讳的是职责不分。扫描仪干全检，三坐标做复核，这个分工一旦模糊，节拍就乱了。启源视觉在做方案时先把边界划清楚：三维扫描负责把零件表面几何信息快速、完整地采集下来，形成点云和三角网格模型；三坐标只针对扫描数据中偏差超差、边缘特征或扫描盲区的位置做接触式精测。扫描仪解决“哪里有问题”，三坐标回答“偏差到底是多少”。

实际落地时，流程通常这样走。先用工业级三维扫描仪对首件或批量件做快速采集，点云数据导入检测软件后与CAD模型对齐，自动输出全域偏差色谱图。质量工程师在色谱图上划定复核点——孔径、定位面、装配基准，这些位置扫描数据有波动或刚好压在公差带边缘，单靠光学数据下结论有风险。这时把测点清单传给三坐标，按编号逐点精测，数据回传后与扫描结果比对。启源视觉的扫描仪在这套流程里的价值在于点云密度和边缘抓取能力足够支撑测点筛选，不会让三坐标把时间耗在无意义的全尺寸遍历上。

启源视觉AlphaScan三维扫描演示

现场还有一个容易被忽略的问题：扫描与三坐标的坐标系一致性。扫描仪建完基准后，三坐标如果重新找正，两套数据对不上，复核就失去意义。常规做法是统一使用工件上的基准孔、基准面或夹具定位销作为公共基准，扫描数据导出时保留基准特征，三坐标按同一基准建系。这样扫描仪发现的偏差区域，三坐标测针能准确扎到同一位置，数据才具备可比性。对制造业技术负责人来说，这套协同方案的意义不在设备本身多先进，而在于节拍和可信度之间的平衡——扫描全检兜底，三坐标精测定案，产线才不会卡在计量环节。

精度验证，先看基准对齐再看特征复测

三维扫描仪和三坐标放在一起用，不是先扫再测、互相校个数据那么简单。真到了车间落地，扫描点云和三坐标测点本来就来自两套坐标系，基准面、定位孔、装夹状态只要有一点差异，后续所有比对都失去意义。协同检测方案要过的第一关，是基准对齐有没有落到可重复的工装约束上，而不是靠软件里硬拉最佳拟合。该系列工业级三维扫描仪在这类方案里提供的价值，恰恰体现在现场采集的稳定性：同一副检具、同一组定位特征，连续扫描得到的点云边界和孔位复现性足够稳定，三坐标复测时才不会出现“软件对齐看着没问题，实测点一打就偏”的情况。

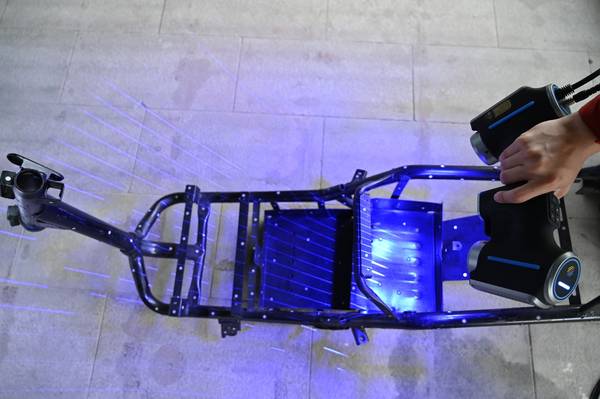

启源视觉 AlphaScan 画面中人使用AlphaScan扫描电动自行车车架 — 电动自行车车架多角度扫描时需要关注重叠区域的拼接连续性

验证清单要把特征复测单列出来。扫描数据里看着光滑的圆孔、窄槽、小台阶，三坐标打点时常会暴露边缘噪点或局部缺扫。方案里应固定三到五组特征，分别用扫描拟合值、三坐标实测值、图纸理论值做三方对照，偏差趋势一致才算通过。报告合规性同样不能只看数值，要核对检测基准是否与图纸标注一致、评价方式是否按GB/T相关规则执行、超差点是否有复测记录。这几项不落实，扫描和三坐标配合得再顺，最后交出去的报告在质量评审环节还是会被打回来。

曲面多、关键尺寸少的零件，协同方案更对路

很多工厂把三坐标当成万能答案，觉得只要精度够高，什么检测任务都能压上去。真到现场跑一圈就发现不是这么回事。三坐标的测头要接触零件，碰上薄壁件、软材料、复杂曲面或者带倒扣的内腔，要么测不了，要么测一个点等半天，批量件根本排不过来。更麻烦的是，有些零件要同时看整体形变和局部关键尺寸，单靠三坐标只能抽几个点，漏掉的面变形完全看不见。

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — 汽车底盘多角度扫描时需要关注重叠区域的拼接连续性

该系列的工业级三维扫描仪在这种场景下不是替代三坐标，而是把检测任务拆开。先用扫描仪把零件整体点云拿下来，快速找到变形区域和偏差趋势，再把这些区域反馈给三坐标，只对关键孔位、基准面和公差严的位置做接触式复测。这样三坐标不用满零件跑点，扫描仪也不用去硬扛微米级定位公差。扫描数据对齐到数模后，偏差色谱图和截面报告直接标出超差位置，现场工艺人员能立刻判断是装夹问题、回弹问题还是加工余量问题。检测慢不可怕，怕的是测完了不知道问题出在哪。这套协同方式把“测得到”和“测得准”分开处理，产线上批量件、首件验证、修模前后的快速比对都能复用，尤其适合那些曲面多但关键尺寸少的零件。
