蓝光三维扫描和激光三维扫描的区别不在参数表上，在工位和复检环节里

正文内容：典型工件检测场景的技术适配差异三维扫描设备的选型，很多产线负责人习惯先翻参数表，看精度标称值、看扫描速度。

典型工件检测场景的技术适配差异

三维扫描设备的选型，很多产线负责人习惯先翻参数表，看精度标称值、看扫描速度。真把设备拉到汽车零部件和模具现场跑两天，蓝光三维扫描和激光三维扫描的区别第一个暴露出来的问题往往是：这个件能不能一次扫完。

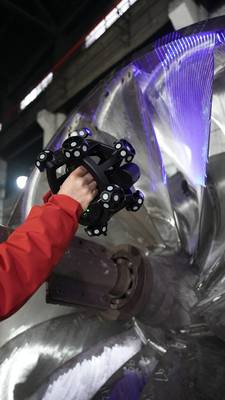

启源视觉 V-Track 使用V-Track扫描大型铸件 — V-Track采集大型铸件三维数据的现场示例

选型维度与现场判断要点

关注维度	判断要点	落地提示
典型工件检测场景的技术适配差异	三维扫描设备的选型，很多产线负责人习惯先翻参数表，看精度标称值、看扫描速度。	真把设备拉到汽车零部件和模具现场跑两天，蓝光三维扫描和激光三维扫描的区别第一个暴露出来的问题往往是：这个件能不能一次扫完。
扫描前工位布置与预处理的操作差异	扫描前的准备动作，直接决定了工位能不能快速流转。	工件表面处理这块，激光扫描对反光面和深色面普遍敏感，很多现场要先喷显像剂，喷完等干燥，批次一多，等待时间累积起来相当可观。
复杂工件扫描路径规划与执行差异	扫描路径规划从来不是软件自动算出来就完事。	深孔、大曲面、整块铸件这类工件上，蓝光三维扫描和激光三维扫描的区别在路径逻辑层面就分开了。
点云数据处理与异常识别的流程差异	国内制造业的检测流程正在发生一个容易被忽视的变化：以前量尺寸、对工装、查变形，靠老师傅的手感和卡尺就能应付，现在零件曲面多了、焊缝复杂了、交付节奏也快了，现场开始要求把每一处偏差变成…	点云处理这件事，蓝光扫描和激光扫描走的是两条不同的路。

以启源视觉工业级三维扫描仪在机加工面、钣金边和中小型模具型腔检测中的表现来看，蓝光方案对工位光照条件有要求。现场靠近窗户，或者上方有高功率工矿灯直射，扫描数据容易出现局部跳点，操作员得反复调曝光、补扫，检测节拍被打乱。激光方案在这类工况下皮实得多，深腔、反光铣削面、黑色橡胶件，不需要频繁喷粉或贴点，单次采集就能拿到可供首件检验使用的完整点云。

启源视觉AlphaVista三维扫描演示

到了数据流转和结果复核环节，两类技术的边界更清晰。蓝光扫描原始数据噪声低，边缘锐利，适合做高密度曲面比对和尺寸色差图输出。模具精修后复测，型面偏差分布一眼能看清，哪块区域超了公差带、超了多少，不用在软件里来回切截面。激光扫描的长处在于先把难扫的件扫出来，再进检测软件做基准对齐和截面分析。国内产线常见的分工是：固定工位做重复性全尺寸检测用蓝光，现场跟线、来料异常返查、外协件抽检用激光。判断标准不该是技术新旧，而是工位动作能不能简化、数据能不能一次合格、异常能不能当天定位。这笔账比单纯比精度更实际。

扫描前工位布置与预处理的操作差异

扫描前的准备动作，直接决定了工位能不能快速流转。工件表面处理这块，激光扫描对反光面和深色面普遍敏感，很多现场要先喷显像剂，喷完等干燥，批次一多，等待时间累积起来相当可观。蓝光三维扫描对常见金属反光面、黑色注塑件宽容度高一些，多数情况下可以不喷粉直接扫。但遇到透明件、高亮抛光面，蓝光同样要做轻微消光处理。预处理不是“要不要做”的问题，是“做到哪一步”的问题。

工位搭建的逻辑也不同。激光扫描常需要配合转台、机械臂或者多次换站，扫描距离和角度有约束，工位空间要求更规整。蓝光扫描仪一般支持手持和支架双模式，启源视觉工业级三维扫描仪在现场可以灵活切换，工件不用反复装夹，扫描头绕件走一圈就能把点云拼起来。对中小批量、多品种的产线来说，省下的是换型时间。

人员操作门槛的差异同样值得关注。激光扫描对扫描路径、入射角、标定流程要求更细，老师傅上手快，新人要练一阵。蓝光扫描的实时可视化反馈更直观，屏幕上直接显示哪里没扫全，补扫动作明确。质量部门安排人员轮岗时，培训周期短，异常返查不用总等特定操作员到场。

复杂工件扫描路径规划与执行差异

扫描路径规划从来不是软件自动算出来就完事。深孔、大曲面、整块铸件这类工件上，蓝光三维扫描和激光三维扫描的区别在路径逻辑层面就分开了。

激光扫描靠单线或单点反射，扫深孔时容易发生多次回波，数据断断续续，现场往往要反复补扫。蓝光三维扫描走的是面阵成像，扫一个区域直接取一片点云，孔口和孔壁的过渡数据更容易连起来。启源视觉工业级三维扫描仪在处理深腔结构时，路径设计偏向分区拼接，而不是沿着孔壁一圈圈绕，现场动作少了，数据反而更完整。

曲面和超大尺寸工件的逻辑又不一样。激光对角度敏感，扫描头要尽量垂直于被测面，遇到大曲率变化就得频繁调整位姿，路径又密又碎。蓝光扫描允许更大的入射角偏差，路径可以按区域平推，工位上不用反复停、转、对。实际作业里，操作员先扫基准面，再沿曲面走势分块覆盖，软件端实时显示拼接状态，哪里数据薄了补哪里，不用等整遍扫完才发现漏区。这种边扫边判的方式，对减少二次上机和返工更实际。

点云数据处理与异常识别的流程差异

国内制造业的检测流程正在发生一个容易被忽视的变化：以前量尺寸、对工装、查变形，靠老师傅的手感和卡尺就能应付，现在零件曲面多了、焊缝复杂了、交付节奏也快了，现场开始要求把每一处偏差变成可回查的数据。

点云处理这件事，蓝光扫描和激光扫描走的是两条不同的路。蓝光三维扫描靠结构光打出来的密集点云，噪声低，表面特征稳定，降噪时更多是滤掉边缘抖动和反光杂点，特征提取偏重几何轮廓和局部凹陷。激光三维扫描的点云密度高但受材质反射影响大，点云降噪要先处理飞点、分层和镜面反射造成的假点，再谈特征提取。启源视觉在工业级三维扫描仪上针对国内车间常见的油污面、半打磨面、焊接飞溅区做了点云预处理优化，不是简单套通用滤波，而是把异常点识别和工位复核动作绑在一起，让现场人员能快速判断这处偏差是零件本身的问题还是扫描条件造成的。说白了，就是让点云数据从“能扫出来”变成“能直接拿去判”。

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具 — V-Track采集大型模具三维数据的现场示例

检测报告与三维模型交付的标准差异

拿到一份“高精度检测报告”不等于拿到了可用的质量数据。蓝光三维扫描和激光三维扫描的区别，不只在光源和精度标称值上，更体现在交付物格式与精度验证要求能否对得上企业自己的质控体系。按GB/T 33521系列以及几何产品技术规范中关于数字化检测的要求，检测报告和三维模型要能支撑后续的尺寸评价、偏差色谱分析和形位公差复核，而不是只给一个扫描点云或截图。

该系列工业级三维扫描仪在交付环节的做法是，把扫描数据、对齐基准、坐标系信息和精度验证记录一并整理进检测包，让质量部拿到手就能直接进入复核流程，不用再回头找测量人员确认数据是怎么采的。

这事没那么简单。蓝光扫描在实验室或工位环境下，对反光件、深槽、边缘特征的处理路径跟激光扫描不同，交付的网格模型往往更规整，偏差色谱图也能直接落到具体检测截面。激光扫描在长距离、大范围或现场不可控光线下有优势，但交付物里如果缺了扫描路径说明和点云密度分布，后期复核就容易出现“报告好看、数据难用”的情况。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。真正该盯的不是“扫得有多快”，而是交付物能不能按GB/T要求完成精度验证和结果追溯。

质量复检与数据追溯的落地条件差异

异常返查这件事，两类设备走的是完全不同的路子。激光三维扫描在首件检验环节通常只留点云和比对报告，现场发现超差后，质量工程师要把零件重新装夹、重新定位，再补扫局部区域。这个过程依赖工装复现精度，也依赖操作者是否记得上一轮的坐标系怎么建的。

蓝光三维扫描的差异在于数据密度和表面特征还原更完整。该系列工业级三维扫描仪在复检时可以直接调出首检数据，把新扫描结果与原始点云做全尺寸偏差比对，不用重新找基准。异常点落在哪个工序、哪把刀具、哪段程序，追溯链条是连续的。激光方案能告诉你“这件不行”，蓝光方案更容易说清“哪里不行、从什么时候开始不行”。

再看数据可追溯性。激光扫描生成的点云文件往往需要配套检测软件做封装和归档，现场工人如果不额外截图、不做编号管理，隔一个班次就很难找回当时的检测状态。蓝光扫描因为单次采集的面片信息更完整，质量记录本身就能作为工艺档案留存，后续抽检、客诉复查、工艺调整都有据可依。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。这条链路对多品种小批量产线尤其关键，换型频繁时，靠人脑记检测状态基本不现实。
