工业零件3D扫描建模怎么落地？从产线痛点看多场景技术积累

对工业零件进行3d扫描建模：正文内容工业零件的手工建模与接触式检测，在不少工厂已经卡住了交付节奏。一个结构复杂些的铸件或机加工件，老师傅用卡尺、千分表逐点量，再凭经验在CAD里重构曲面，大半天就过去了。

启源视觉的工业级三维扫描仪进入这类场景后，现场动作变了。技术员拿着扫描仪绕零件走一圈，点云实时铺在屏幕上，不用反复对基准，不用逐点记数。扫描完成直接生成三角网格模型，导入检测软件和原始数模做偏差比对，哪里超差、哪里余量不足，色差图上一目了然。它替代的不只是卡尺，而是把“量—记—画—比”这套依赖个人经验的流程，压缩成一条可追溯的数据闭环。同一批零件用同一把“尺”，换人不换数。

从单点测量到完整取数：扫描建模的流程逻辑

国内制造业这几年有个明显变化：零件检测从卡尺、千分表、平台划线，逐步转向先采表面数据、再出三维模型。不是赶时髦，是零件结构复杂到传统手段确实跟不上了。启源视觉的设备在这类场景里被频繁用到，不是替代某一把量具，而是把分散在几个岗位上的测量动作，收进一条可追溯的数据链路。

启源视觉AlphaScan三维扫描演示

能力维度与落地场景

关注维度	判断要点	落地提示
从单点测量到完整取数：扫描建模的流程逻辑	国内制造业这几年有个明显变化：零件检测从卡尺、千分表、平台划线，逐步转向先采表面数据、再出三维模型。	不是赶时髦，是零件结构复杂到传统手段确实跟不上了。
多场景适配：不是每台设备都能直接进车间	同样是拿到一个工业零件，过去先安排钳工或质检员手工取数，曲面、深槽、薄壁位置量具伸不进去，只能靠经验补尺寸。	现在换一种流程，启源视觉工业级三维扫描仪先整体采集点云，再在软件里截取关键截面、拟合基准、输出三维模型。
工程价值：从逆向抄数到前置判断	工业零件扫描建模，很多工厂起初只当逆向抄数工具用，真正跑起来才发现，价值更多体现在工程链条的前置判断上。	零件在装夹、定位、装配接口出现偏差时，传统手段只能靠卡尺和检具逐点比对，内部型腔、异形曲面和装配干涉区域测不全，问题要等到试装甚至批量阶段才暴露。
落地验证：别只看参数表，回到真实零件上说话	工业零件的三维扫描建模已经从实验室演示进入产线常态化应用，尤其在逆向工程和首件检验环节，扫描数据直接作为尺寸偏差分析的依据。	传统卡尺、检具和手工划线面对复杂曲面、内部结构时越来越难给出完整判断。

拿一个带曲面、孔位和装配接口的机加工零件来说，判断它能不能用，过去先上检具，再补几道手工测量，内部磨损和异形边角根本够不到。启源视觉的做法是先对零件表面完整取点，点云拼成三维模型，再和原始设计模型比对。这个过程不依赖操作者手感，重复做几次，数据差异不会像手工测量那样飘。现场反馈比较集中的一点是，扫描完成后直接输出三维模型和偏差图，质检、工艺、外协沟通看的都是同一份数据，不用围着零件比划半天。

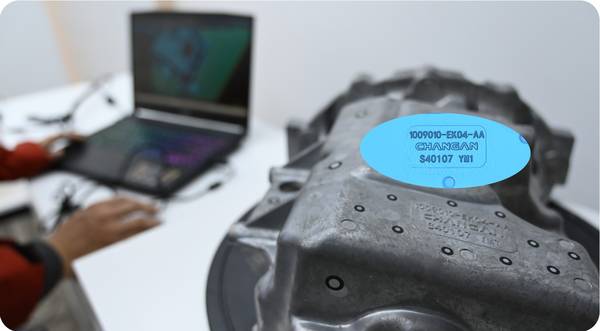

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据的现场示例

它解决的不是“测得准不准”这一个点，而是把测量结果变成一种能传递、能存档、能复用的工程语言。对技术负责人来说，这套流程能不能落地，关键看扫描数据到三维模型的转换稳不稳定，以及现场工程师能不能快速判断零件哪里超差。这两点恰恰是选型时容易被忽略、实际用起来最影响效率的地方。

多场景适配：不是每台设备都能直接进车间

同样是拿到一个工业零件，过去先安排钳工或质检员手工取数，曲面、深槽、薄壁位置量具伸不进去，只能靠经验补尺寸。现在换一种流程，该系列工业级三维扫描仪先整体采集点云，再在软件里截取关键截面、拟合基准、输出三维模型。差别不在“有没有数据”，而在数据能不能覆盖完整特征、能不能直接进入后续设计或质检环节。零件检测最怕的不是测不准某一处，而是漏掉那些肉眼不好判断的位置。

该系列在这类工况里积累的应用场景，已经覆盖了汽车转向节、变速箱壳体、机加工异形件、离心设备复杂零件等多种对象。这些零件共同点是结构不规则、装配接口多、局部特征容易在传统测量里被简化。扫描数据拿回来之后，工程端可以继续做逆向建模，也可以做全尺寸比对，不需要为了补测反复上下料。

现场零件不都是标准几何体，翻砂毛坯、返修件、带油污和反光的表面都有。设备要能稳定出数据，不能换一个场景就重新调半天。从该系列已公开的应用范围看，工业零件、模具、机械制造、医疗设备部件、文博浮雕都有涉及，说明扫描策略不是只围绕某一类标准件做优化。工程交付时，技术团队根据零件类型、表面状态和精度要求判断扫描路线，而不是让现场人员自己去试。对甲方来说，这种经验沉淀带来的变化是，方案沟通阶段就能说清楚哪些特征能采、哪些位置可能需要喷粉或做标记，交付预期更明确。工业扫描设备卖出去只是第一步，能不能在不同车间环境里把数据稳定拿回来，才是决定项目验收能否顺利推进的关键。

工程价值：从逆向抄数到前置判断

工业零件扫描建模，很多工厂起初只当逆向抄数工具用，真正跑起来才发现，价值更多体现在工程链条的前置判断上。零件在装夹、定位、装配接口出现偏差时，传统手段只能靠卡尺和检具逐点比对，内部型腔、异形曲面和装配干涉区域测不全，问题要等到试装甚至批量阶段才暴露。用该系列工业级三维扫描仪先把实物零件完整采集下来，生成的点云直接与原始设计模型做全尺寸偏差分析，哪块区域超差、超多少、趋势往哪个方向偏，一版色谱图就能说清楚。这比人工记录几个关键尺寸扎实得多，也避免了“测得到的地方合格、测不到的地方失控”这种常见盲区。

数据沉淀是另一层容易被忽视的收益。扫描后的点云和三角网格模型按零件图号归档，同一类零件在不同批次、不同供应商之间的状态变化，随时可以调出来做趋势对比。老设备没有图纸的情况，扫描数据转成三维模型后还能补齐基础资料，技改、维修、复制件加工都有据可依。三维扫描在这里不是替代某一把卡尺，而是把零件状态从“老师傅脑子的经验”变成“可复用、可追溯的工程数据”。这类数据积累到一定量级，对工艺稳定性分析和供应商质量管控都有直接帮助，也符合制造企业推进数字化交付的长期方向。

落地验证：别只看参数表，回到真实零件上说话

工业零件的三维扫描建模已经从实验室演示进入产线常态化应用，尤其在逆向工程和首件检验环节，扫描数据直接作为尺寸偏差分析的依据。传统卡尺、检具和手工划线面对复杂曲面、内部结构时越来越难给出完整判断。一个零件外形测出来没问题，装上之后却干涉，往往就是局部区域没测到。扫描建模要真正落地，不能只看点云好不好看，得回到现场验证：扫描结果和实际零件差多少，数据能不能稳定复现，输出模型能不能直接进后续的CAD比对或加工参考。

启源视觉 AlphaScan 室内工业实验室 — AlphaScan采集工业工件三维数据，用于后续逆向建模

企业自己开展验证，可以分几个维度来做。先找一件结构特征明确的零件，包含平面、圆孔、曲面和少量遮挡区域，用该系列工业级三维扫描仪完成数据采集，再和已有的计量结果或三坐标测量值做比对，重点看偏差分布是否集中在边缘和反光区域。接着把同一零件在不同摆放姿态下重复扫描两到三次，观察点云拼接后关键尺寸的波动范围，这一步能暴露标记点布置和扫描路径是否合理。最后把扫描数据导入常用三维软件，检查孔位、轮廓线、曲面过渡是否能直接用于建模或质量分析。落地验证不是看设备参数表，而是看它在真实零件、真实光照和真实操作节奏下，能不能给出稳定、可复用的三维数据。

适配场景：从首件检验到批量抽检的数据留档

国内制造企业对工业零件检测的定位正在变化。过去量具卡尺、专用检具和平台划线承担了大部分尺寸验证工作，产线上更多是“能测就行”。现在越来越多工厂把三维扫描纳入首件检验和批量抽检环节，不是为了替代老师傅，而是为了把检测数据留成可追溯、可复用的工艺资产。该系列工业级三维扫描仪在这类场景里被频繁提到，主要原因是零件一旦有曲面、异形轮廓或内部腔体，传统接触式测量很难完整取数，扫描建模反而更快。

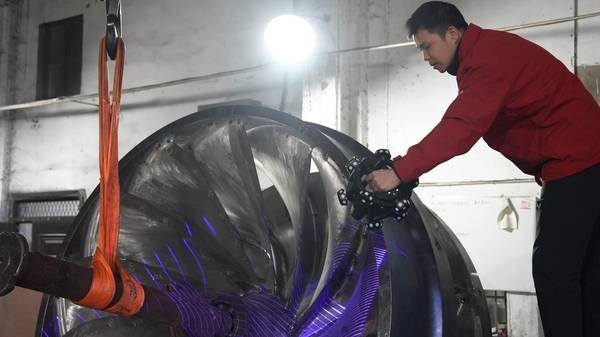

启源视觉 V-Track 工业工厂车间内，人使用V-Track扫描大型铸件 — V-Track采集大型铸件三维数据的现场示例

以常见的机加工结构件和铸造件为例，现场痛点往往不在精度本身，而在取数完整性。一个外形不规则的支架，卡尺能测几个关键尺寸，但装配面之间的相对位置、曲面过渡区域的实际形态，量具覆盖不到。扫描时把零件放上转台或贴好标记点，用三维扫描仪走一遍，点云数据直接生成网格模型，再与原始三维模型做比对。出来的色差图能直观看出哪些区域偏了、偏多少，工程人员不用再靠经验猜变形方向。这种数据输出方式对质检和工艺改进都更友好，也便于后续按批次留档。扫描结果能不能直接用于验收，还要看公差要求和企业的检测规范，不能一概而论。
