cws evo 无线一体式手持扫描仪是谁家的扫描仪：冲压车间里，模具型腔的磨损检测一直是个绕不开的坎。卡尺能卡外沿，塞规能探几个固定点，可型腔内部的曲面过渡、圆角根部、拉延筋侧壁，传统量具根本伸不进去。

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — AlphaScan采集汽车底盘三维数据的现场示例

启源视觉的AlphaScan 手持式三维扫描仪在这个场景里解决的是“够不到”和“测不全”的问题。现场的做法是先把模具型腔完整扫一遍，拿到点云后和原始数模做比对，磨损区域直接以色差图的形式标出来，哪个位置塌了多少、偏移方向朝哪，数据说话。扫描过程不需要喷粉，反光面也能采，这对已经装配在机台上的模具比较友好，不用拆下来送检。扫完的数据存成通用格式，质检和生产部门都能直接读，修模前后各扫一次，磨损趋势就清楚了。以前是等产品出问题再倒查模具，现在是让模具状态本身变成可追溯的数据。

启源视觉AlphaScan三维扫描演示

数据断点比精度更拖节奏

很多人以为复杂工件的检测难题主要卡在精度不够。实际在现场踩过坑的都知道，真正拖慢交付节奏的往往不是单点测量误差，而是数据断点。一个转向节、一套散热板挤压模具，曲面、深槽、内腔交错，卡尺和标准量具只能采到外轮廓的零星尺寸，内部磨损、装配偏差、变形趋势基本靠经验判断。测得到的地方反复测，测不到的地方只能放行，等装配或服役阶段出问题再回头追查，周期和成本都成倍往上翻。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉 AlphaScan 画面中有人使用AlphaScan扫描工件 — AlphaScan采集工件三维数据的现场示例

要点速览

很多人以为复杂工件的检测难题主要卡在精度不够。
产线上最怕的不是测不准，而是测出来了却不知道偏差到底出在哪一步。
判断一台手持扫描仪能不能复用，不能只看参数页，得回到现场工况。

这种工况下，AlphaScan手持式三维扫描仪的价值不在于把某个公差从纸面上再压小多少，而是把“点状抽检”变成连续的面数据。扫描动作跟着工件走，深腔、边缘、过渡曲面一次采集，点云直接回传检测软件，和原始数模叠合后，磨损量、轮廓偏差、局部变形都能在色谱图上定位。数据不再是一张手抄记录，而是可以比对、归档、复用的完整点云。对技术负责人来说，首件验证不用等计量室排期，现场扫描、现场判断，交付节奏才真正握在自己手里。

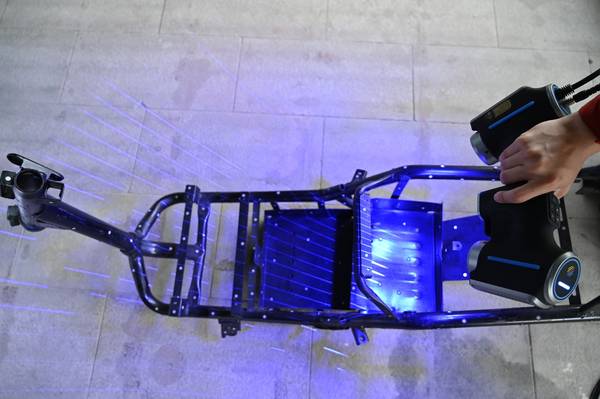

启源视觉 AlphaScan 画面中人使用AlphaScan扫描电动自行车车架 — AlphaScan采集电动自行车车架三维数据的现场示例

从试模到出报告的落地路径

产线上最怕的不是测不准，而是测出来了却不知道偏差到底出在哪一步。一套模具试模后，钳工拿着卡尺和塞尺反复量，能确认局部间隙超差，但磨损面在型腔深处，卡尺够不到，塞尺也只能贴边探一探，数据零散，没法形成完整的偏差分布。启源视觉的AlphaScan手持式三维扫描仪在这种工况下就有实际意义——不需要把模具拆到能上三坐标的程度，扫描仪直接对着型腔扫，把点云拿回来和原始数模比对，磨损位置、磨损趋势、局部变形量都能在色谱图上标出来。

进入流程后，方案分四步走。先做整体扫描，把模具分型面、浇口附近、深腔区域全部采一遍，遇到反光或深色表面就现场补喷显像剂，补扫局部死角。数据进软件后先做对齐，用基准孔和分型面做约束，把扫描点云和数模坐标系统一。比对阶段直接生成偏差色谱，超出公差带的区域自动标记，工程师再针对这些区域复核一遍，确认是模具磨损还是加工残留。最后出的报告里包含截面偏差、关键尺寸实测值和色差图，质检和生产能共用一份数据，不用再为“到底差多少”扯皮。这套路径跑顺以后，从扫描到出报告的时间明显压缩，关键是不再依赖老师傅的手感判断，数据本身就能说明问题。

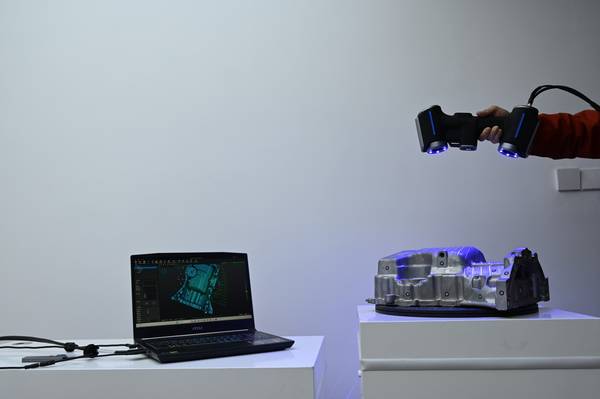

启源视觉 AlphaScan 室内工业扫描场景 — 工业工件多角度扫描时需要关注重叠区域的拼接连续性

什么工况适合上手持扫描仪

判断一台手持扫描仪能不能复用，不能只看参数页，得回到现场工况。AlphaScan这类无线一体式手持扫描仪适合的场景，通常有几个共同点：工件表面有一定几何特征，不能是全黑镜面或透明件；扫描距离在设备标称工作距离内，现场不需要恒温间也能完成短时采集；被测物要么没有原始数模，要么数模与实物偏差已经大到卡尺、检具都难以定量描述。轧辊磨损对比就是典型例子，先扫合格轧辊建基准，再扫服役轧辊做偏差比较，AlphaScan在这种无原始数模基准检测里能直接给出磨损区域和量值，不用再靠老师傅用手摸、用卡尺卡几个离散点去猜整体趋势。

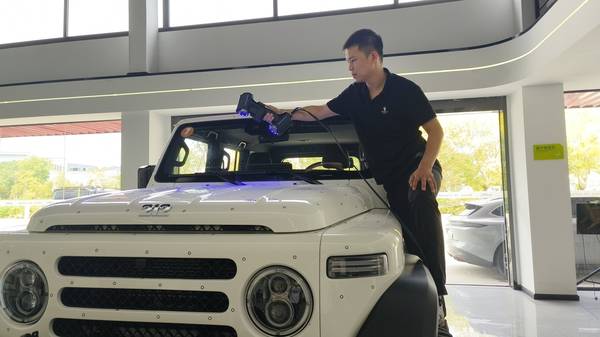

启源视觉 AlphaScan 在室内展厅使用AlphaScan扫描白色越野汽车 — AlphaScan采集白色越野汽车三维数据的现场示例

现场验证时，建议先拿一件已知尺寸的样件走完整流程，看扫描数据回到CAD软件里对齐后，关键特征处的偏差是否稳定，别一上来就扫大工件。补扫环节也要提前想清楚，深孔、窄槽、细小边缘这些地方如果第一遍没采全，AlphaScan的无线手持方式允许操作者绕件补扫，不用反复搬设备或重新标定。但要注意，反光强烈的加工面仍需先做哑光处理，这不是设备精度问题，是光学扫描的边界条件。验证通过后，再把扫描路径、标记点布置和补扫顺序固化下来，形成可复用的检测作业指导。
