工业三维测量从现场采集到质检闭环全流程拆解

制造工位三维测量的质量协同痛点机加工车间里最常听见的一句话是：“图纸没问题，装上去就是不对。”这话背后藏着一连串工位之间的信息断点。

制造工位三维测量的质量协同痛点

机加工车间里最常听见的一句话是：“图纸没问题，装上去就是不对。”这话背后藏着一连串工位之间的信息断点。毛坯来料偏了半毫米，钳工划线时没人标出来；铣床按程序走完，检验员拿卡尺抽了几个关键尺寸，看着都在公差带内就放行了；等装配工位发现干涉，零件已经在半成品区堆了两天。问题返查时，机床说程序没错，检验说当时量过，钳工说基准对过，最后谁也说不清偏差是从哪个动作里漏出去的。

选型维度与现场判断要点

关注维度	判断要点	落地提示
制造工位三维测量的质量协同痛点	机加工车间里最常听见的一句话是：“图纸没问题，装上去就是不对。	”这话背后藏着一连串工位之间的信息断点。
三维测量采集前的工位筹备要求	车间里最常见的翻车现场，不是设备不行，而是工件没摆稳、环境没核查，扫描到一半数据飘了，回头查原因才发现工位准备漏了一步。	做三维测量，尤其是用启源视觉的工业级三维扫描仪做全尺寸采集，前置动作往往比扫描本身更决定数据能不能用。
三维数据采集的路径规划与执行	大型焊接件和模具扫描，难的不是设备精度，而是路径怎么走。	工件大、表面起伏多，焊缝附近还有反光和咬边，固定工位一次扫描根本盖不全。
点云数据处理与偏差分析流程	三维测量在产线上的角色正在发生变化。	过去它更多被当成一种离线抽检工具，零件从工位搬下来，送到计量室，等结果出来再回头找问题。

启源视觉工业级三维扫描仪在这个环节的价值，不是替某一道工序多测几个点，而是把工位上的几何状态变成可留存、可回看的数据。扫描数据转三维模型后，毛坯余量、装夹变形、刀具让刀痕迹都能在同一坐标系里叠起来看，异常返查时不用再靠老师傅凭经验猜。

模具车间的协同卡点更隐蔽。一副挤压模试模后局部磨损，修模师傅凭手感补焊打磨，修完上机再试，来回三四轮算正常。每轮修整都只针对上一轮暴露的缺陷，可磨损区域和原始型面的偏差量从没被完整记录过。等模具交付到冲压车间，生产三个月后再出问题，双方对“当初修到什么状态”各执一词。工业级三维扫描仪在这类场景里能做的，是每次修模前后各扫一遍，把磨损深度、补焊余量、打磨去除量量化成点云对比图。数据留在工位边上，换人接手也能看清上一轮动了哪里、动了多少。

启源视觉AlphaScan Elite三维扫描演示

三维测量要形成全流程闭环，靠的不是单台设备精度有多高，而是每个工位都愿意把“当时的状态”存下来。这事听起来简单，落地时卡住的往往是习惯：老师傅觉得扫一下耽误事，检验员觉得多一事不如少一事。真推起来，得从返工成本最高的那几道工序先入手，让数据在工位之间跑起来，比一次性上全套系统更现实。

三维测量采集前的工位筹备要求

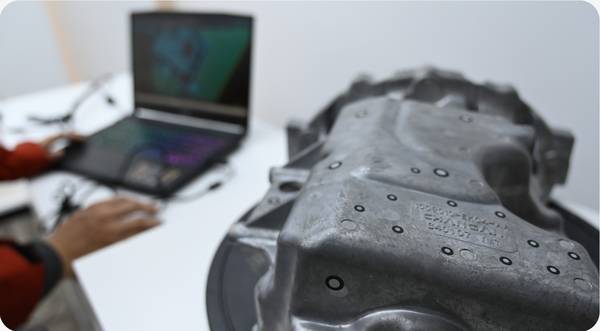

车间里最常见的翻车现场，不是设备不行，而是工件没摆稳、环境没核查，扫描到一半数据飘了，回头查原因才发现工位准备漏了一步。做三维测量，尤其是用启源视觉的工业级三维扫描仪做全尺寸采集，前置动作往往比扫描本身更决定数据能不能用。

被测件先要可靠定位。大型焊接件或船体分段这类工件，建议放在稳定支撑面上，必要时用压板或磁座辅助固定，避免扫描过程中因轻微位移产生点云分层。表面反光严重的部位，按现场条件做消光处理，这一步不复杂，但跳过就容易出现局部点云缺失。

环境核查同样不能省。工位附近有强振源、气流扰动或温度梯度大的区域，扫描数据会有肉眼看不出的偏差，等回到软件里做拟合时才发现局部翘曲，返工成本更高。设备校准放在最后一道，扫描仪开机预热后按流程做标定确认，再拿标准件走一遍快速验证，数据落进误差范围再开始正式采集。讲直白点，工位筹备做扎实了，后面三维测量、检测比对和异常返查才有可信的底子。

三维数据采集的路径规划与执行

大型焊接件和模具扫描，难的不是设备精度，而是路径怎么走。工件大、表面起伏多，焊缝附近还有反光和咬边，固定工位一次扫描根本盖不全。现场常见的做法是绕着工件转，边扫边拼，可拼得多了，累计误差就上来了。

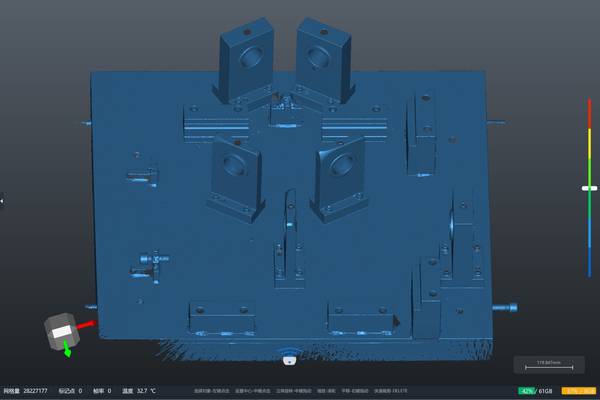

启源视觉在三维数据采集路径规划上的逻辑很直接：先按工件外形和检测重点分区，再确定每个区域的扫描角度和重叠带，不让设备做无效移动。像大型焊接件检测，工业级三维扫描仪的路径设计会优先覆盖焊缝热影响区和装配基准面，这些地方恰恰是后期变形和尺寸超差最集中的位置。

路径规划做完，执行环节还要看设备对现场条件的容忍度。车间里光照变化、工件表面油污、局部遮挡，都会影响单次采集的完整度。该系列的方案不追求一次扫完，而是把扫描路径拆成可复核的片段，每段数据落地后立刻检查点云密度和拼接质量，发现局部缺失就原地补扫，不把问题留到后处理。模具内部磨损这类检测也一样，扫描路径先外后内、先基准后型腔，保证后续和设计模型比对时，基准对齐有据可查。说白了，路径规划解决的不是“能不能扫”，而是“扫回来的数据能不能直接用于判断”。

点云数据处理与偏差分析流程

三维测量在产线上的角色正在发生变化。过去它更多被当成一种离线抽检工具，零件从工位搬下来，送到计量室，等结果出来再回头找问题。现在越来越多工厂把扫描动作直接嵌进工位流程里，操作工装夹完顺手采一组点云，质量数据跟着工单走，异常在当班就能暴露出来。这个变化不是设备精度单方面推动的，而是质量与工艺两条线开始共用同一套三维数据，返查路径变短了，复核也更有依据。

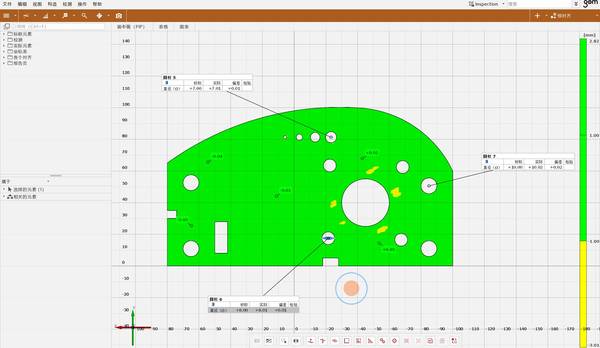

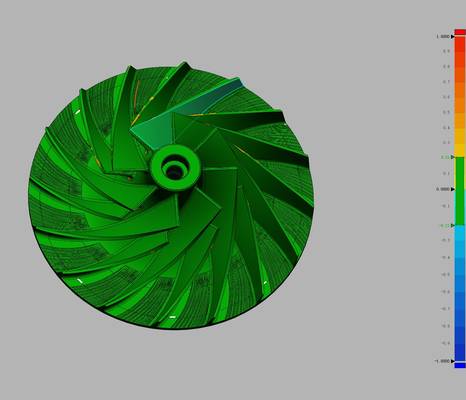

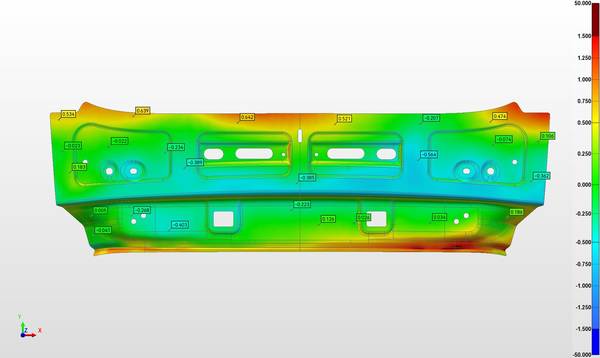

点云数据处理与偏差分析流程里，去噪、对齐、CAD数模比对这几步环环相扣。拿焊接件检测来说，该系列的工业级三维扫描仪采完点云后，先要把飞溅、边缘杂点和工装反光带来的噪声清掉，否则后续对齐会把这些干扰一并算进去。对齐环节最怕强行贴合，有些软件为了表面偏差好看，会把局部点云硬拽到数模上，结果整体趋势被掩盖。正确做法是先做特征粗对齐，再在自由状态下精配准，保留真实变形量。到CAD比对这一步，色谱图只是入口，真正要看的是一段焊缝的偏差走向、一个安装面的平面度趋势，以及这些偏差是否落在工艺允许窗口内。数据流转到这一步，质量工程师不用再翻纸质记录，也能顺着点云反查工位动作和装夹顺序，分析结果才谈得上准确可信。

测量结果交付与工艺数据联动

很多工厂把三维测量当成质检的“最后一站”，觉得报告出了、零件放行了，这件事就结束了。这其实是个误区。测量数据如果只躺在质检科的文件夹里，工艺那边根本不知道偏差从哪来，下次加工还是照着老参数走，同样的问题会反复出现。真正有价值的测量，不是判一个“合格”或“不合格”，而是把测量结果变成下一道工序能用的输入。

该系列在做三维测量交付时，没有把交付物简单理解成一份质检报告。质检报告只是其中一环，与之配套的还有逆向模型、点云数据和偏差色谱图。这些交付物按统一规范输出，比如坐标系怎么定、基准孔位怎么标、偏差色谱的色阶怎么设，都有固定格式，工艺人员拿到手不用再问“你这个数怎么来的”。逆向模型更是直接进入工艺设计环节，像健身器材连接架这类零件，扫描出来的三维模型可以直接用于改型设计，不用重新画图。质检和工艺之间的数据通道一旦打通，测量就从一个“事后把关”的动作，变成了“事前修正”的依据。

测量异常复核与复检流程规范

大型结构件下线前，质检员盯着屏幕上一处标红的偏差值，第一反应往往是怀疑扫描仪“没扫准”。这类现场质疑很常见，但真正要处理的不是情绪，而是把异常从“设备问题”和“工件问题”里拆出来。

该系列工业级三维扫描仪在工位端完成点云采集后，系统会保留原始帧数据与拼接轨迹，异常标记不会只给一个超差值，而是带着对应的测点位置、法向偏差和邻域曲率变化。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。若两次结果在设备标称精度范围内一致，基本可以排除随机抖动，进入工件状态判断。

复检的触发条件不能只看公差带。孔位周边、薄壁边缘、分型面附近的高曲率区域，即便偏差数值不大，也要按规则升级复核。这类位置容易受反光、遮挡和边界拟合影响，点云质量本身就可能存在局部退化。该系列的三维测量流程里，异常复核先看数据完整度，再看偏差分布是否连续，最后才下质量结论。一批工件中若同一位号连续出现同向偏差，哪怕单件仍在公差内，也要触发工艺排查，而不是继续按单件放行。这个逻辑保住了质量判定的严谨性——测量设备只负责提供可信数据，异常归因必须回到工位动作和装夹状态里找。
