结构光三维扫描怎么选型，先看工况再翻参数表

结构光三维扫描 (structured light 3d scanning)：正文内容：制造业产线这几年把结构光三维扫描从“实验室设备”挪到现场当常规量具用，已经不是个别案例。

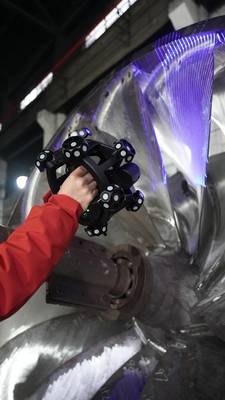

启源视觉 V-Track 扫描大型铸件 — V-Track采集大型铸件三维数据，用于后续逆向建模

工业场景里结构光三维扫描到底在扫什么

现场任务大致分三类，需求侧重点完全不同。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

质量检测占大头，首件检验和批量抽检是高频场景。这类活儿要的是快、稳、可重复，单次扫描幅面够大，中小型零件不用反复拼接，几分钟出完整表面数据，和CAD模型比对后色差图直接反映偏差落点。具体型号与精度能力应结合工件、现场条件和官方资料确认，并通过样件验证。

启源视觉AlphaScan三维扫描演示

逆向工程是另一类刚需。没有原始图纸的旧件、样件或者外协件，扫描生成三角网格再重建模型，关键曲面精度决定后续加工能不能直接上。这类任务对数据完整度要求极高，深孔、凹腔、边缘倒角这些位置缺一块，重建出来的模型就得靠钳工修修补补。

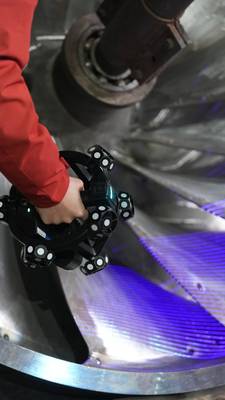

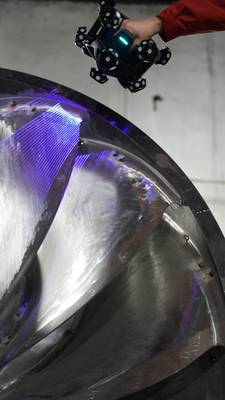

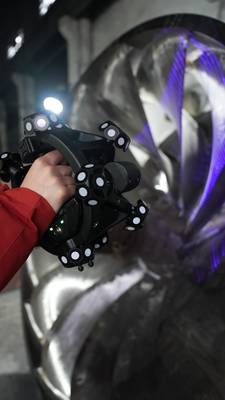

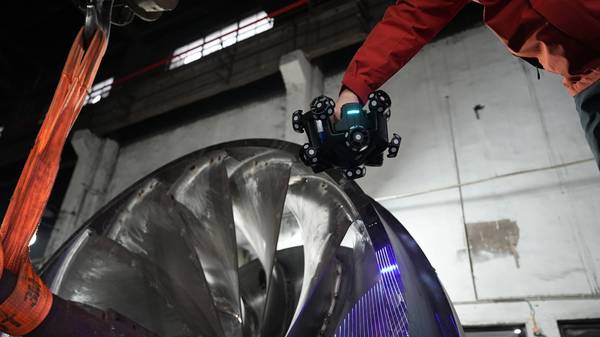

启源视觉 V-Track 使用V-Track扫描大型铸件 — V-Track采集大型铸件三维数据，用于后续逆向建模

还有一类是数字化存档。大型影壁、矿山设备壳体、停产备件，扫一次留完整三维档案，后续维修、复制、改型都有据可查。这类项目拼的是现场适应性和大尺寸拼接能力，扫描环境往往不理想，光照、粉尘、空间限制都得扛得住。

三类任务对设备的要求各有侧重，质检看重重复精度，逆向看重数据完整度，存档看重拼接稳定性。选型时按主任务定方向，而不是精度越高越合适。

真正卡住选型的几道现场约束

结构光三维扫描的选型，纸面精度只是入场券。到了现场，对象尺寸、贴点条件、操作空间、节拍要求，这几件事才决定设备能不能落地。

要点速览

结构光三维扫描的选型，纸面精度只是入场券。
结构光三维扫描不是一条技术路线通吃所有场景，分支选错了，点云再密也救不了检测结果。
启源视觉工业级三维扫描仪在项目里的适配逻辑，不是看单一精度数字，而是先回到现场约束：工件多大、能不能贴点、节拍卡在多少秒、同一批零件重复测量时数据飘不飘。
很多产线准备上结构光三维扫描方案时，卡在同一个问题：样件验证从哪儿开始才算有效。

启源视觉做方案评估时，通常先问两个问题：单次扫描幅面够不够覆盖主要特征面，被测物允不允许贴标记点。中小型铸件、机加工件，单幅650毫米乘550毫米基本能覆盖，不用反复拼接，数据对齐效率高；但大型壳体类工件必须分块扫描再拼接，贴点条件直接影响对齐精度和作业时间。现场不让贴点，或者贴点区域被夹具、管线遮挡，方案就得往少贴点、非接触方向调整。

现场自由度是另一个容易被忽略的硬约束。产线上工件不一定能翻面，夹具和管线可能挡住关键孔位，扫描头能不能伸进去、够不够轻、要不要频繁标定，比标称精度更影响交付。节拍要求同样现实，批量重复检测时，首件建模和后续抽检的时间要分开算，单件扫描、数据处理到出报告的总时间必须卡在产线节奏里。

工业级三维扫描仪在模具、汽车零部件和机加工件上用得比较多，不是某一项指标特别突出，而是它能在不理想的现场条件下，把扫描、拼接、输出检测数据这条链路稳定走完。选型先看工况约束，再谈性能参数，顺序反了设备容易吃灰。

技术分支怎么选，取决于对象特征

结构光三维扫描不是一条技术路线通吃所有场景，分支选错了，点云再密也救不了检测结果。

单线深孔扫描模式靠一条蓝色激光线去“探”狭窄腔体，电冰箱散热板挤压模具的型腔磨损检测就是典型场景。卡尺伸不进去，单线激光能进去把内部轮廓采出来，和原始CAD模型比对后，磨损量直接量化成色差图。多条激光线并行扫描则是另一套逻辑，七条蓝色激光线同时工作，单幅覆盖面积大，适合汽车转向节、变速箱壳体这类外表面复杂但需要快速铺满数据的零件。

实际产线里怎么选，得倒推。现场不能贴点、节拍卡得紧、需要连续多件重复扫描，方案往非接触、少贴点、单次大范围覆盖的方向靠；检测对象是深孔、内腔、凹槽，或者首件检验要拿完整三维数据比对CAD模型，优先考虑单线模式下的可达性和数据完整性。结构光扫描选型逻辑在工况里，不在参数表上。

启源视觉结构光方案的适配思路

启源视觉工业级三维扫描仪在项目里的适配逻辑，不是看单一精度数字，而是先回到现场约束：工件多大、能不能贴点、节拍卡在多少秒、同一批零件重复测量时数据飘不飘。这些条件定了，方案才谈得上成立。

电冰箱散热板挤压模具的内腔磨损检测，扫描仪用单条蓝色激光线扫深孔，内部轮廓采出来和CAD模型比对，磨损量量化成色差图，现场判断有数据支撑。汽车转向节这类批量件，现场自由度低，工件翻转空间有限，方案减少贴点依赖，单次扫描覆盖更多特征，数据进检测软件后按同一坐标系对齐，重复装夹带来的偏差一眼能看出来。

检测动作要跟得上产线节奏，数据输出要能落到现场判断，这比纸面参数重要得多。

验证与决策清单：把现场限制前置到样件阶段

很多产线准备上结构光三维扫描方案时，卡在同一个问题：样件验证从哪儿开始才算有效。常见做法是先拿一个工件扫一遍，看点云完整度和精度，草草拍板。到了批量检测阶段，贴点不便、反光表面、深孔遮挡、节拍跟不上这些问题才陆续冒出来。验证不充分，设备买回去只能偶尔用用。

该系列配合客户做样件验证时，先把现场条件拆开看：工件尺寸、是否需要多角度拼接、现场能否贴点、单件扫描时间要求、批量重复性怎么保证。中等尺寸铸造件表面粗糙、结构复杂，验证时重点观察深孔和凹腔处是否出现数据缺失，而不是只盯着平面区域的分辨率。工业级三维扫描仪在深孔扫描模式下切换为单条蓝色激光线，能更灵活捕捉窄缝和深腔，但具体适不适合，还得看工件特征和现场操作空间。

验证流程分两步走。第一步静态单件验证：固定工件、保持稳定环境，扫描后检查点云完整性、特征边缘清晰度、与已有数模的偏差分布是否合理。第二步工况模拟验证：按实际检测姿态摆放工件，模拟现场光照、轻微振动、操作员走位和贴点限制，连续扫描多件，看数据一致性和节拍稳定性。很多方案静态验证表现很好，一挪到现场就出现拼接错位或数据跳变，问题往往出在第二步没做透。

选型决策建议盯住五点：工件尺寸是否在单幅扫描范围内，超出范围就要验证拼接精度；反光或深色表面是否需要喷粉处理，这直接影响批量效率；现场能否贴点，标记点数量和位置是否影响数据质量；单件扫描、数据处理到出报告的总时间是否满足节拍；批量重复性，连续扫描二十件、五十件后偏差波动是否仍在可接受范围。这些维度比单看标称精度更能反映实际价值。
