复杂构件质检怎么选蓝光三维扫描方案数据闭环比单项精度更实际

复杂构件质检中的蓝光三维扫描数据闭环：变速箱壳体下线后，质检台旁边总堆着几件待判定的料。卡尺能卡的止口、轴承孔都量完了，法兰面上一圈螺栓孔的位置度、内腔加强筋的轮廓偏差，靠传统手段很难给准数。

启源视觉在给产线做方案时，通常先确认对象尺寸和现场自由度，再判断贴点条件与重复检测的批量特征。变速箱壳体这类带内部腔体的构件，传统卡尺或三坐标很难把内部磨损区域完整量化，工业级三维扫描仪工业级三维扫描仪的作用在于把整个检测过程变成一套可复用的数据闭环：扫描获取点云、与CAD模型比对、输出偏差色差图，检测结果直接回传给工艺和质量部门。数据闭环的目标不是堆数据，而是让每次检测都能反哺工艺调整，减少重复测量和返工等待。对技术负责人来说，选路逻辑应该从“哪台设备测得准”转向“哪套流程能把数据用起来”，这才是降本提效的落点。

蓝光三维扫描选型卡在哪几个现实条件

车间里最常见的一幕：一套变速箱壳体从三坐标测量室推出来，质检员拿着纸质报告找工艺核对偏差，后面还压着四五个件排队。件不大，但孔系多、基准杂，单件检测加出报告要一个多小时。想上蓝光扫描提效率，选型却卡在几个现实问题上——工件多大、现场能不能动、能不能贴点、节拍卡到多少秒。这几个条件不先理清，设备买回来要么吃灰，要么只能扫某一类件。

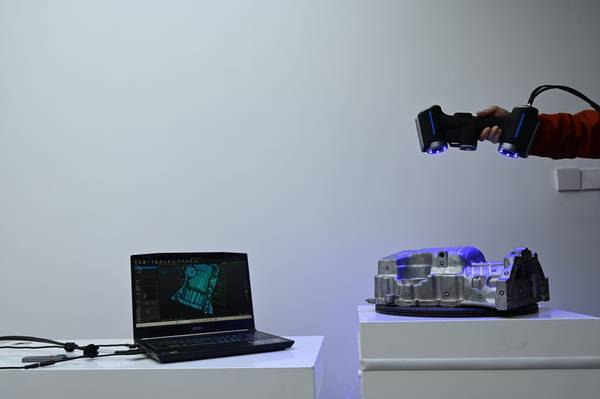

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据的现场示例

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用三维扫描仪验证典型件，再检查点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

实践流程

蓝光三维扫描选型卡在哪几个现实条件 — 车间里最常见的一幕：一套变速箱壳体从三坐标测量室推出来，质检员拿着纸质报告找工艺核对偏差，后面还压着四五个件排队。
工业级蓝光三维扫描的四类技术路线 — 很多人以为三维扫描选型就是比精度和速度，把几台设备参数摆出来一比高低就能定方案。
数据闭环能不能嵌进现有质检流程 — 国内复杂构件质检正在从“事后抽检”转向“全尺寸数据留档”。
样件验证要跑通的是流程不是点云 — 很多工厂把“样件验证”理解成拿设备扫一下、出个报告就完事，这种想法本身就偏了。

拿现场自由度来说，大型铸件或焊接总成往往没法搬到测量室，需要设备跟着件走。启源视觉工业级三维扫描仪在这类场景里要考虑的是支架移动、车间震动和温度波动，而不是单纯看标称精度。贴点条件更实际：镜面或深腔结构贴点耗时，批量件反复贴点的人工成本会吃掉扫描省下的时间。节拍要求则直接决定是手持扫描还是固定工位扫描，前者灵活但依赖操作者手法，后者快但受限于装夹一致性。选型时把对象尺寸、自由度、贴点条件和节拍放在一起评估，才能判断一套蓝光扫描方案在质检环节到底划不划算。

启源视觉AlphaScan三维扫描演示

工业级蓝光三维扫描的四类技术路线

很多人以为三维扫描选型就是比精度和速度，把几台设备参数摆出来一比高低就能定方案。这事没那么简单。同一个扫描仪，拿去扫尺寸较大的变速箱壳体跟拿去扫五米高的矿山设备衬板，现场自由度、贴点条件、节拍要求完全不是一回事。选错路线，设备精度再高，现场跑不起来，最后要么反复返工，要么数据采回来没法直接进质检流程。启源视觉工业级蓝光三维扫描仪在实际项目里覆盖了四类技术路线，每一条都对应不同的工况边界，而不是单纯按价格或者精度分档。

第一类针对中小型复杂构件，比如机加工壳体、转向节、弯管检具这类零件。现场可以搬上检测台，贴点条件相对可控，节拍要求高，批量重复性强。这种工况下走固定工位蓝光扫描路线，扫描数据直接和设计模型比对，首件检验和批量抽检能在同一套坐标系里完成，数据闭环不靠老师傅手工补测。第二类面向大型或重型对象，像矿山设备、空压机装配体，零件不好移动，现场振动和空间限制多。这类场景更适合可移动式蓝光扫描，设备带到工件旁边，分区域采集再拼接，重点是解决“测得到”的问题。第三类针对细长件、深腔和内部磨损区域，比如挤压模具内腔、散热板模孔，传统卡尺够不到，蓝光扫描靠非接触方式把内部几何数据提出来，再和原始设计做偏差分析。

第四类则服务于逆向和数字化存档，像健身器材连接架、航空叶片这类需要从实物反推模型的情况，扫描数据转成三维模型后直接进后续设计或修复流程。每条路线怎么选，核心看对象尺寸、现场自由度、贴点条件和批量重复性，参数表只是最后一步的确认，不是起点。

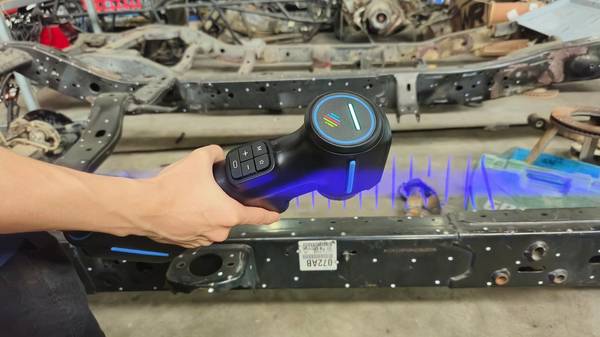

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — AlphaScan采集汽车底盘三维数据的现场示例

数据闭环能不能嵌进现有质检流程

国内复杂构件质检正在从“事后抽检”转向“全尺寸数据留档”。过去靠卡尺、检具、三坐标打点，能覆盖的测点有限，内部腔体、异形曲面、装配基准面这些关键位置往往测不到。变速箱壳体、转向节、航空叶片这类零件，一旦尺寸偏差漏到装配端，返修成本不是检测环节能兜住的。启源视觉在多个项目里把工业级三维扫描仪直接放进首件检验和批量抽检流程，要解决的不是“能不能扫”，而是扫描数据能不能和设计模型、工艺参数、现场判断形成闭环。

复杂构件的质检任务有几个硬约束。对象尺寸跨度大，从弯管检具到矿山设备都有；现场自由度低，工件不一定能搬动，贴点条件也受表面反光或油污影响；节拍要求紧，批量重复性要求高。方案匹配不能只看精度标称。面对变速箱壳体，先确认扫描范围是否覆盖深腔和法兰面，再评估点云拼接稳定性，数据输出要能直接导入现有质量分析流程，形成色差图和几何偏差报告。工业级三维扫描仪在这类场景里的作用，是让测量数据从“单点合格判断”变成“整面偏差分布”，质检人员现场就能判断哪个区域需要修模或调整装夹。数据闭环的关键在于扫描结果不是一张截图，而是能回传到工艺端、设计端和供应商端的可追溯记录。

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具 — V-Track采集大型模具三维数据的现场示例

样件验证要跑通的是流程不是点云

很多工厂把“样件验证”理解成拿设备扫一下、出个报告就完事，这种想法本身就偏了。复杂构件质检引入蓝光三维扫描，真正要验证的不是扫描仪能不能出点云，而是这套数据闭环能不能嵌进现有检测节拍和判型流程里。该系列工业级三维扫描仪在样件阶段要回答的问题其实很具体：现场贴点条件是否稳定、反光或深色表面要不要喷粉、批量重复扫描时基准对齐会不会漂、数据回传后能不能直接进质量判型模板。这些问题不先跑通，后面上量只会放大问题。

样件验证一般分三步走。先拿一件典型缺陷件做全流程扫描，重点看数据完整度和边界特征，不是看渲染图漂不漂亮，而是看孔位、棱边、薄壁这些容易丢数据的区域能不能稳定重建。第二步是做重复性测试，同一件样件固定工位需要反复补扫，比对多次点云的对齐偏差，这一步直接决定后续批量抽检时数据可不可信。第三步把扫描数据导入现有质量流程，看尺寸偏差标注、色差图输出、报告格式跟质检员平时用的模板能不能对上。该系列的方案在这类场景里的价值在于，扫描数据不用再经过一轮人工修模就能进判型环节，这对现场来说省掉的是实打实的等待时间。验证做扎实了，后面谈节拍和人力才有依据，不然设备再快，数据用不起来也是白搭。

选型决策清单：先问工况再比参数

回到变速箱壳体的场景。该系列工业级三维扫描仪在这类复杂构件上的用法，是把扫描数据直接推回质检闭环。以变速箱壳体为例，工业级三维扫描仪扫描后提取的特征线和截面数据可以导入检测软件做比对，法兰孔位置度、端面平面度、局部壁厚趋势都能在软件里形成可追溯报告。现场判断是否适配，重点看三件事：一是工件尺寸是否在扫描幅面覆盖范围内，二是反光或深腔区域是否需要喷粉，三是批量检测时能不能用定位工装减少重复贴点。数据不落地、报告能回传，这比单纯追求某个单项精度指标更实际。

对技术负责人和采购决策者来说，蓝光三维扫描方案的选型逻辑应该从“哪台设备测得准”转向“哪套流程能把数据用起来”。国产替代的语境下，设备本身的精度差距在收窄，真正拉开差距的是数据闭环的完整度——扫描数据能不能直接进质量判型、能不能回传工艺端指导修模、能不能形成可追溯的批次记录。把这些跑通了，复杂构件质检的蓝光三维扫描数据闭环才算真正落地。
