三维立体扫描仪工业现场选型需先通过这四关

制造业现场对三维立体扫描仪的要求已变化，选型需先明确任务类型，锁定工件尺寸、现场自由度、贴点条件、节拍要求四项硬约束，再匹配对应扫描方式并完成样件验证。

先把任务类型分清楚，再谈精度

质量检测、逆向工程、数字存档，表面看都是把工件扫成点云，输出要求和判定维度完全不同。质量检测要的是截面比对、关键尺寸报告和形位公差判定，扫描数据必须能支撑超差位置的工程判断；逆向工程要的是特征完整、边界清晰的网格数据，点云只是建模参考输入，后续还要经过曲面重构才能进入CAD环境；数字存档则看重分辨率一致性、文件完整度和长期可复现能力。同一台三维立体扫描仪在这三类任务里，贴点策略、扫描路径、后处理流程都不一样。先明确扫完之后数据给谁用、怎么判，再回看设备精度和效率，选型才不容易跑偏。

启源视觉 AlphaScan Elite 工业三维测量设备 — AlphaScan Elite采集工业工件三维数据的现场示例

实践流程

先把任务类型分清楚，再谈精度 — 质量检测、逆向工程、数字存档，表面看都是把工件扫成点云，输出要求和判定维度完全不同。
四个硬约束先锁死 — 工件尺寸、现场自由度、贴点条件、节拍要求，这四项在方案评估阶段就该先确认。
四类扫描方式对应不同工况 — 手持便携、大面幅、跟踪式、自动化，这四类不是按价格分档，对应的是完全不同的现场自由度和批量重复性。
样件验证要跑完这几项 — 样件测试如果只停留在“拿一件产品扫一下看看效果”，后面验收时容易出问题。

四个硬约束先锁死

工件尺寸、现场自由度、贴点条件、节拍要求，这四项在方案评估阶段就该先确认。几百毫米的转向节和十几米的船体分段，对工作距离、单幅范围、拼接方式的要求完全不同。现场能不能把工件搬到检测台上，还是只能在产线旁原地扫，周围有没有站位空间让操作者绕到背面，内腔和遮挡部位扫描头能不能探进去，这些直接决定手持方案还是跟踪式方案更合适。贴点条件往往被低估，高反光、深色、油污表面如果不做显影处理，标志点识别不稳定，后续拼接精度无从谈起。节拍则把扫描从“能扫出来”拉到“跟得上产线”，批量重复性差一档，检测数据就进不了质量闭环。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉工业级三维扫描仪在方案评估时，通常先围绕这四项做现场确认，再判断用工业级三维扫描仪还是工业级三维扫描仪去匹配工况，而不是拿参数表硬套。

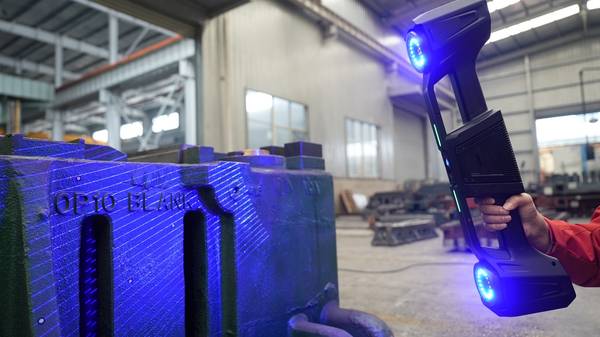

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具 — 大型模具多角度扫描时需要关注重叠区域的拼接连续性

四类扫描方式对应不同工况

手持便携、大面幅、跟踪式、自动化，这四类不是按价格分档，对应的是完全不同的现场自由度和批量重复性。手持便携方案适合中小尺寸工件和需要频繁换位的检测任务，操作者绕件采集，遇到内腔、凹槽或反光面可以随时调整角度补扫。大面幅方案偏向大型工件整机外观采集，单次覆盖范围大，适合工程机械结构件、船舶分段这类对象，减少拼接次数和现场标记点数量。跟踪式方案解决大尺寸工件又不想大量贴点的矛盾，设备通过跟踪系统确定空间位置，适合车身覆盖件、大型模具这类表面不能密集贴点又要求整体数据完整的场景。自动化方案把扫描动作嵌进固定节拍，适合批量零件重复检测，人工只做上下料和结果判断，数据一致性比手动扫描更稳定。

选哪一类，先看对象尺寸和现场能不能走开，再看表面贴点条件，最后确认是不是需要反复测同一种零件。

样件验证要跑完这几项

样件测试如果只停留在“拿一件产品扫一下看看效果”，后面验收时容易出问题。启源视觉做方案适配性验证时，通常把样件扫描拆成几个核心项。尺寸与结构可达性，确认现有工位或临时平台上扫描仪能否完整覆盖目标区域，深槽、内腔和遮挡面是否在采集视线范围内。贴点与拼接稳定性，对缺乏纹理的大平面或光亮面，判断现场是否允许贴点，多角度扫描后数据能否稳定闭合。数据输出匹配度，扫描得到的点云或网格后续进检测软件还是逆向建模，格式和密度是否满足要求。节拍与重复性，同一件样件在不同时间段或不同人员操作下，结果偏差是否在可接受范围。这几项跑完，方案与需求的匹配度基本清楚，而不是只停留在“能扫”这个层面。

启源视觉 BetaScan 产品图/产品展示场景 — BetaScan采集工业工件三维数据，用于后续逆向建模

选型核对清单

车间里最怕设备买回来才发现工件放不进去、贴点没位置、节拍跟不上。工业级三维扫描仪这类三维立体扫描仪在模具、机加工、汽车零部件检测里用得已经比较多，选型时只盯精度参数容易忽略现场约束。第一项看对象尺寸和扫描距离，工件越大越要关注累积误差和转站效率，小型精密件更看重局部细节还原。第二项看现场自由度，能不能搬到检测台，还是必须在产线旁、设备内部或高处作业，手持方案在狭小空间适应性更好，但操作者手稳程度会影响重复性。第三项看贴点条件，镜面、深色、薄壁或已精加工区域不允许贴点时，需要确认设备在弱贴点甚至免贴点情况下的表现。第四项看节拍和批量重复性，单件扫描快不算数，连续测几十件数据是否稳定、软件处理是否流畅，才是产线真正关心的。

第五项核对数据输出，点云和网格后续进检测软件做偏差分析还是作为逆向建模输入，格式兼容性提前确认。逐条过一遍，基本能锁定是桌面式、手持式还是大场景方案，剩下的交给现场演示验证。
