启源alphascana用于复杂工件检测的评估方法

启源 alphascan ai 计量级三维扫描仪：工业质检与逆向工程里，真正卡脖子的往往不是设备标称精度，而是复杂工件的隐蔽结构根本无从下尺。

启源视觉 AlphaScan 手持式蓝光三维扫描仪 — AlphaScan采集工业工件三维数据，用于后续逆向建模

逆向场景同样如此。健身器材连接架、离心设备异形件这类不规则外形工件，传统手工测绘加反复修模的周期动辄数周，每次返工都在消耗交付窗口。AlphaScan手持式三维扫描仪现场完成采集，数据转成三维模型后直接进入设计或加工环节，省掉了中间反复对图和试制的等待。技术负责人真正关心的只有一个环节：测量数据能不能和后续工艺动作连起来。扫完还要人工重建模、再导一次格式，效率提升就打了折扣。AlphaScan在汽车转向节、变速箱壳体等量产件上已经跑通“扫描—比对—输出偏差报告”的路径，数据流转不需要额外二次开发。同一套数据既能做质检判定，也能支撑工艺参数调整，这才是质量与工艺协同的底子。

工位筹备与基准设定：精度从扫描前就定了

三维扫描的精度不是按下扫描键那一刻才决定的。工位筹备和基准设定做不扎实，后面采集回来的点云再密也白搭。反光面、油污、铁屑、切削液残留，任何一处没清干净，AlphaScan AI计量级三维扫描仪打出去的激光就会产生噪点，数据质量直接往下掉。电冰箱散热板挤压模具型腔内部结构复杂，表面附着脱模剂和氧化层，不先做清洗和消光处理，扫描结果里细小的磨损区域根本分辨不出来。这不是设备精度的问题，是现场条件没给到位。

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

常见问题

工位筹备与基准设定：精度从扫描前就定了要重点看什么？

三维扫描的精度不是按下扫描键那一刻才决定的。

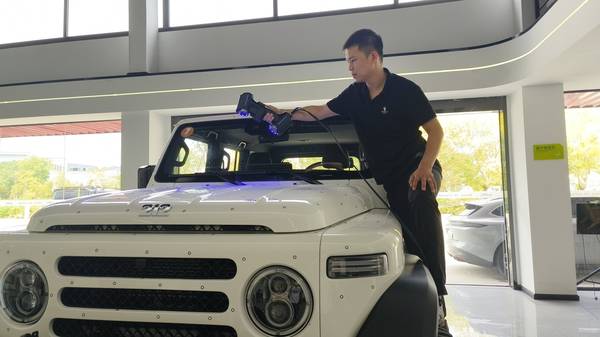

启源视觉 AlphaScan 在室内展厅使用AlphaScan扫描白色越野汽车 — AlphaScan采集白色越野汽车三维数据的现场示例

手持扫描的路径规划与操作规范要重点看什么？

铸造车间或机加工现场，复杂工件的检测往往卡在“怎么下尺”。

点云处理与偏差分析：数据流转节点必须清晰要重点看什么？

点云数据从采集到可用，中间隔着去噪、对齐、偏差分析三道关。

基准对齐同样不能省。没有稳定基准，扫描数据就失去了和数模比对的坐标原点。现场通常会在工件或工装台上贴标记点，或者利用夹具定位面建立局部坐标系。汽车转向节这类零件，安装孔位和轴承档本身就是天然基准特征，扫描前用标准球或基准块先校一遍，后续做首件检验时偏差分布才看得清楚。环境方面，车间振动、强光直射、温度波动都会影响数据稳定性。把工位选在冲压机旁边，扫描仪再稳也架不住地面一直在颤。预处理、基准、环境这三件事管住了，后续检测流程才谈得上准确和可复现。

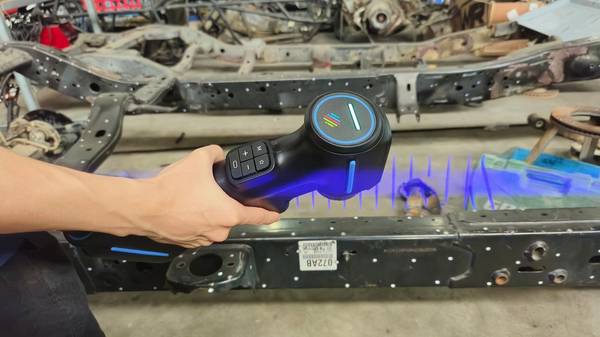

启源视觉 AlphaScan 在车间内使用AlphaScan扫描汽车底盘 — 汽车底盘多角度扫描时需要关注重叠区域的拼接连续性

手持扫描的路径规划与操作规范

铸造车间或机加工现场，复杂工件的检测往往卡在“怎么下尺”。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。两个人配合，单件全尺寸检测拖到半小时以上并不稀奇。更麻烦的是内部磨损或装配干涉位置，卡尺根本伸不进去，只能靠通止规“大概判断”，等装配端发现问题再退回返修，料废和工时都搭进去了。

AlphaScan手持式三维扫描仪在这类工况里，更多是替检测人员把“够不到、测不准”的位置先扫出来。操作上不需要固定工装，扫描头绕着工件走，点云数据实时拼合，深腔和背面结构靠多角度补扫形成完整曲面。扫完的数据直接进软件比对数模，壁厚偏差、局部变形和磨损区域用色差图标出来，质检员不用再靠经验猜哪一段尺寸超差。现场更看重重复性，换个人扫同一个工件，数据结果不会因为手法不同跳来跳去，这对夜班和新人顶岗来说，等于把检测基准稳住了。

点云处理与偏差分析：数据流转节点必须清晰

点云数据从采集到可用，中间隔着去噪、对齐、偏差分析三道关。很多工厂把三维扫描当成“拍照片”，扫完就急着出报告，结果点云里的飞点、重叠区错位、基准没对齐造成的整体偏移，全被带进了偏差色谱图。现场工程师拿着这种图去调工艺，越调越乱。AlphaScan AI计量级三维扫描仪在这类场景下的价值，不在于扫得快，而在于扫完之后的数据能按统一流程往下走：先过滤离群点和无效面片，再用特征基准把多次扫描结果对齐到同一坐标系，最后把点云与原始数模做三维比较，偏差值落到具体工位和具体结构上，而不是笼统地给一个“超差”结论。

这套流程的管控点在于数据流转节点必须清晰。扫描完成后先输出一份原始点云留底，去噪和对齐各生成一个中间版本，偏差分析只允许在最终对齐版本上进行。哪个节点出了问题，能往回追。电冰箱散热板挤压模具内部磨损检测中，型腔深处的点云容易受反射干扰，如果去噪时把磨损区域的真实凹陷当成噪声滤掉，后面偏差分析再准也没用。工艺人员拿到的不只是一张彩图，而是一组能对应到模具编号、扫描时间、对齐基准和分析版本的数据。要调模就调模，要复扫就复扫，责任边界和判断依据都落在节点上，返工不再靠老师傅的经验猜。

质检报告与逆向模型的标准化交付

很多工厂在三维扫描环节踩过的坑，不是设备精度不够，而是扫描完成之后的数据没法直接进入质检流程和归档体系。现场工程师采完点云，回到办公室还要花半天时间做对齐、修面、转格式，最后导出的报告既不符合自家模板，也挂不进质量管理系统。AlphaScan AI计量级三维扫描仪在交付端要解决的，正是从扫描数据到质检报告、再到逆向模型归档这一段“最后一公里”的标准化问题。

按国内制造业的通行做法，三维扫描成果要落地，至少得满足两件事：报告格式能对应GB/T相关检测规范，数据文件能按约定路径进入企业已有的归档或系统对接流程。启源视觉在AlphaScan的交付环节把这一层做成了固定动作——扫描任务完成后，输出的点云与网格数据按统一命名规则和坐标系约定归档，质检报告里的偏差色谱图、截面尺寸标注、关键点位数据表都按标准模板生成，不靠工程师临时拼凑。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。对技术负责人来说，这套交付规范带来的变化是：新设备进场后不用重新设计数据流转方式，质检员复核时也知道该查哪几个字段。扫描仪的精度优势要能落到报告和模型上，才算真正可用。

异常复核与复检闭环：让返工有据可查

传统质检里最怕的不是测出问题，而是问题测出来了却说不清该谁处理。卡尺量出一个超差尺寸，质检员记在纸上，生产那边说模具没动过，工艺这边怀疑是装夹变形，三方来回扯皮，工件在待判区一放就是半天。AlphaScan AI计量级三维扫描仪介入后，情况开始不一样。扫描数据进电脑，超差区域直接落在三维模型上，哪一处偏了多少、往哪个方向偏，一目了然。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。

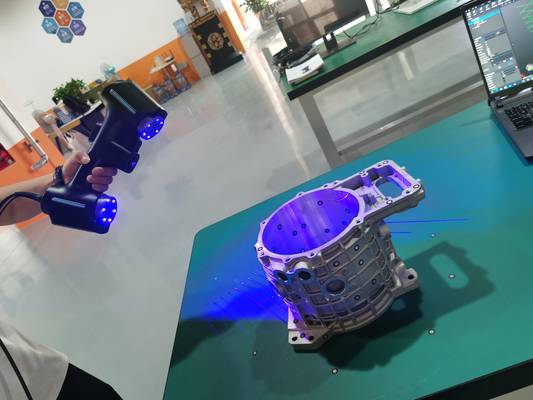

启源视觉 AlphaScan 画面中有人使用AlphaScan扫描工件 — AlphaScan采集工件三维数据的现场示例

复检触发条件也清晰了。首件扫描发现关键配合面偏差超过公差带，或者同一位置连续两件出现同向偏移，系统里标记的异常结果会自动进入复检队列。质量人员用AlphaScan重新扫描该批次工件，重点复核异常区域的几何趋势，判断是偶发抖动还是模具、工装发生了系统性偏移。这套流程把“发现异常—锁定区域—复检确认—反馈工艺”串了起来，质量部不用再追着生产要原始数据，工艺端拿到的也不是一句“超差了”，而是带着具体位置和偏差方向的扫描报告。闭环管理落在这个层面，返工才真正有据可查，改善动作也能对准具体工序，而不是整条产线一起背锅。
