模具检测蓝光扫描仪怎么选先看车间里哪几类活最吃设备

模具检测蓝光扫描仪怎么选先看车间里哪几类活最吃设备。模具检测蓝光扫描仪：模具检测常见的三维扫描任务，车间里翻来覆去就那几类，但每一类对设备的要求侧重点差得远。

试模后的首件检测是另一类高频任务。产品打出来变形、缩水，分不清是模具加工没到位还是成型工艺的问题。把试模样件扫描出来，和模具扫描数据放到同一坐标系里看，哪些区域是模具本身没加工到位，哪些是成型收缩带出来的偏差，基本能拆开。这个环节最看重数据能不能直接进检测报告，给模具厂和产品设计方一个双方都认的底账。修模后的复扫也常见，不用重新建坐标系，拿上一轮数据直接比，修了多少、有没有修过头，当场出结果。这类批量重复性强的任务，现场贴点条件往往一般，设备要能扛住车间里的杂光、油污和震动，数据稳定比标称精度更实际。

选型卡点不在精度参数，在工况约束

模具检测选型，最怕一上来就问“精度多少”。精度当然重要，但真正卡住现场落地的是另外几件事：模具尺寸跨度大、型面复杂、有些位置贴点困难，加上车间里不一定有稳定的检测工位。选蓝光扫描仪，先把对象尺寸和现场自由度摆出来。小模具可以上桌面机，大模架、深腔件就得看设备能不能围着工件灵活布站，而不是把模具搬来搬去。启源视觉工业级三维扫描仪在这类场景里比较务实，设备不要求严格固定工位，现场能根据模具摆放位置调整扫描角度，省去反复装夹的时间。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

场景快照

可以先把内容理解成一个典型应用场景：

启源视觉AlphaScan三维扫描演示

选型卡点不在精度参数，在工况约束: 模具检测选型，最怕一上来就问“精度多少”。
深腔窄槽的量化检测，蓝光扫描的落点在这: 一副精密模具的凹槽底部出现局部磨损，卡尺探不进去，塞规只能碰到边缘，老师傅凭手感判断“差不多该修了”，但到底磨损了多少、要不要下机…
中小型模具和镶件电极，固定式蓝光路线更贴合: 模具检测该不该上蓝光扫描仪，很多时候卡在“选哪条技术路线”这一步。

贴点条件也得提前想清楚。有些模具型面反光、深槽多，贴点数量受限，这时候要看扫描仪对弱纹理、反光面的适应能力，而不是单纯比分辨率。节拍和批量重复性更不能忽略。单件全尺寸检测和批量抽检，对数据后处理、报告输出的要求完全不同。工业级三维扫描仪在模具检测中更偏向把扫描、对齐、比对串成一套连续动作，减少操作员反复调参。选型时建议先拿一套典型模具试扫，看完整数据链跑下来顺不顺，比看参数表实在得多。

深腔窄槽的量化检测，蓝光扫描的落点在这

一副精密模具的凹槽底部出现局部磨损，卡尺探不进去，塞规只能碰到边缘，老师傅凭手感判断“差不多该修了”，但到底磨损了多少、要不要下机、补焊余量留多少，没人能给准数。这类情况在模具车间不算少见，尤其是深腔、窄筋、异形流道多的模具，传统接触式量具能覆盖的位置有限，内部型面一旦出问题，检测就卡住了。启源视觉的工业级三维扫描仪在这类工况下的价值，不是替代某一把量具，而是把原来“测不到”的区域变成可量化的点云数据，让模具状态判断从经验拍板转向数据支撑。

现场操作时，扫描仪不需要把模具拆到完全裸露，蓝光扫描对深色、反光面有一定的适应能力，配合贴点或特征拼接，能快速获取内部型面的完整数据。拿到数据后，检测人员可以把扫描结果与原始三维模型对齐，直接看色差图，磨损区域的范围、深度、趋势一目了然。尺寸偏差超不超差，不用再等试模后看产品飞边、缩水来反推。对技术负责人来说，这套流程的落地边界也清楚：扫描节拍取决于模具尺寸和精度要求，批量重复检测时的一致性比人工测量更稳，数据还能留档，下次修模前先调出来对比，少走一轮试错。

中小型模具和镶件电极，固定式蓝光路线更贴合

模具检测该不该上蓝光扫描仪，很多时候卡在“选哪条技术路线”这一步。常见的困惑是：现场明明有接触式三坐标，为什么还要考虑光学扫描？问题往往出在对象本身。模具型腔里那些深筋、窄槽、倒扣和磨损过渡区，测针伸不进去，或者勉强够到也测不完整。启源视觉在模具检测场景里观察到的真实需求，相当一部分正是这类“卡尺够不到”的内部型面采集任务。尺寸不大但结构复杂的镶件、电极、挤压模工作带，用蓝光扫描仪一次拍下局部点云，再拼成完整曲面，比逐点打坐标更贴合现场节奏。

选型逻辑要从工况往回推，而不是拿着参数表往前套。先看贴点条件：模具表面大多能贴点或喷显像剂，固定式蓝光扫描仪对这类中小尺寸对象适应性较好，数据完整度和重复性都更稳。再看批量重复性：同一套模具要反复检测修模前后的差异，扫描数据能直接和设计模型做比对，修模量、磨损趋势都能在色谱图上直观读出来。现场自由度受限时，固定式结构反而比手持设备更容易保证数据一致性。说白了，如果检测任务以中小型模具、镶件和电极为主，贴点条件允许，又需要反复比对，蓝光扫描路线就比单纯依赖接触式测量更贴合实际约束。

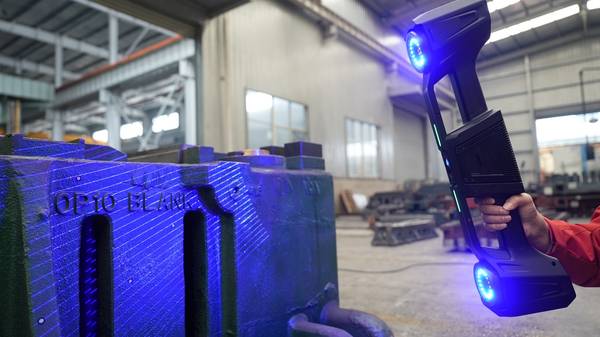

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具 — V-Track采集大型模具三维数据的现场示例

样件验证别照搬首件检验流程，四个点要走通

拿卡尺比对和拿蓝光扫描仪比对，工作逻辑完全不同。卡尺量的是几个预设点位，扫描仪取的是整个型面，所以样件验证不能照搬原来的首件检验流程。该系列工业级三维扫描仪在模具场景下，真正要确认的不是“能不能扫”，而是扫出来的点云能不能稳定覆盖那些卡尺够不到的深腔、窄槽和磨损过渡区。样件一到现场，先别急着出报告，建议固定扫描距离和转台分度，同一区域连续扫两轮，把两次点云叠起来看分层厚度，这才是判断重复性是否满足模具检测要求的关键动作。

验证流程里容易漏掉的是贴点条件。模具表面反光、油膜未清、局部镜面，这些工况都会直接影响蓝光扫描的噪点分布。现场核验时应拿一块带已知加工纹理或轻微磨损的模面作为基准块，扫完后看磨损边缘是否出现断带或跳点，再确认软件里能否把磨损区域单独截出来做色差标注。另一个核验项是数据出口，扫描结果要能直接进入模具修模和复检的比对环节，不是扫完存个网格文件就结束。只有把“扫得全、重复稳、边界清、数据能进下一道工序”这四点走通，方案才谈得上适配实际生产节奏，否则样件阶段看着没问题，一到批量模具轮换时就会暴露重复定位和数据处理上的短板。

采购决策前，让供应商把设备拉到车间扫标准球

同样一台模具，卡尺量一遍和蓝光扫一遍，流程差异比想象中大得多。前者依赖检测人员的手感、角度和耐心，深腔、窄槽、异形曲面这些位置能不能测准，往往要看运气；后者一次扫描拿到完整点云，型面偏差直接落在色谱图上，哪些区域接近公差上限、哪些位置已经超差，不需要反复确认。该系列的工业级三维扫描仪蓝光扫描仪在这类工况里的价值，不是把卡尺换成屏幕，而是把“测不到”变成“测得全”，把“凭经验判断”变成“按数据放行”。选型时第一件要核验的事，就是扫描仪对深腔和反扣结构的可达性，以及点云在陡峭侧壁上的完整度，这两点直接决定设备买回来能不能覆盖现场最头疼的模具。

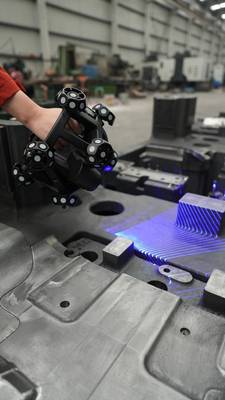

启源视觉 V-Track 工厂车间内，人使用V-Track扫描大型模具 — V-Track采集大型模具三维数据的现场示例

第二件要核验的是重复精度和现场稳定性。模具检测不是扫一次出报告就结束，同一套模具备件、修模前后、外协回来再检，每次数据能不能对上，才影响返工判断。车间里有振动、有温差，蓝光扫描仪在这种环境下连续工作半小时后，基准还稳不稳，比标称精度更值得关注。建议让供应商带设备到现场，对同一块标准球或已知尺寸的模仁需要反复补扫，看偏差分布是否集中。讲直白点，标定板在实验室里的数据只能做参考，真正要的是在自家车间地脚螺栓旁边能重复出来的结果。最后再确认数据格式和质检报告模板能不能直接进现有流程，否则扫得再快，后处理还要转来转去，效率账就不划算了。
