三维视觉尺寸检测干不过卡尺，问题出在哪

3d视觉做尺寸检测为什么不如手动测量的准：“扫描数据跟卡尺对不上，这设备是不是精度不行？”项目验收卡在这一步的案例，今年已经遇到好几起。

“扫描数据跟卡尺对不上，这设备是不是精度不行？”项目验收卡在这一步的案例，今年已经遇到好几起。设备回厂标定正常、点云完整、重复性也没问题，可一到尺寸比对环节，系统性偏差就冒出来，最后往往被归结为一句“3D视觉做尺寸检测不如手动测量准”。

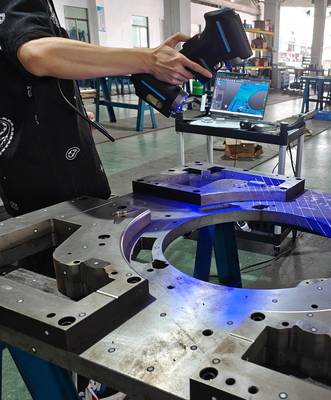

启源视觉 AlphaVista 计量级手持三维扫描仪 — AlphaVista采集工业工件三维数据的现场示例

拆开现场记录看，问题很少出在扫描仪本身。手动测量以某条棱边为基准，扫描数据却用全局拟合对齐；质检员卡的是两点内径，点云拟合的是最小二乘圆；报告里混着型面拟合误差，局部噪点被当成真实尺寸波动。基准没统一、评价规则没固定，再密的点云也会被读成“不准”。

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉在交付工业级三维扫描仪时，把这类情况归为精度感知偏差——设备进厂了，检测方案没进流程。扫描数据直接丢给质检员，没有对齐基准、没有固化评价方向，现场只能靠人来回找平，争议自然收敛不了。处理方式是把基准孔、基准面、评价方向和公差带预先固化到检测模板里，现场人员按同一套规则复核。手动测量和三维检测的差异，不该靠老师傅的经验去凑，而是交付时就把测量逻辑写清楚。数据输出稳定了，精度争议才有收敛的可能。

启源视觉AlphaScan三维扫描演示

样件验证阶段的对标，先统一“测的是哪儿”

样件试制阶段最容易暴露精度争议。扫描报告出来，跟质检员拿卡尺、千分尺对出来的数对不上，现场第一反应往往是怀疑扫描仪“飘了”。但很少有人回头核对手动测量的取点位置和基准是不是同一个。

实践流程

样件验证阶段的对标，先统一“测的是哪儿” — 样件试制阶段最容易暴露精度争议。
车间环境不处理，点云天生带偏差 — 三维扫描装进产线，精度问题多半不出在设备本身，而是出在设备怎么落地。
数据对接的精度，靠规则先对齐 — 三维视觉做尺寸检测，很多产线反馈“不如卡尺准”，问题往往不在设备本身，而在数据流转的坐标系和取点规则没对齐。
操作规范和定期复核，比设备参数更决定长期一致性 — 很多人以为三维视觉检测不如手动测量准，是设备本身不行。

同一处孔径，卡尺量的是两点内径，扫描点云拟合的是最小二乘圆，算法路径不同，差几道甚至十几道都属正常。启源视觉在前期样件验证里做的第一件事，不是急着出全尺寸报告，而是先挑三到五个典型特征——定位孔、安装面、关键销孔——让质检员按日常习惯测量三轮，再取扫描数据按同一基准平面做尺寸提取。两边数据摆在一起，看的是偏差方向是否稳定，不是单点差值大小。

首轮对标做完，问题基本就清楚了。扫描值系统性偏大或偏小，多半是基准对齐方式或特征拟合策略要调整；偏差忽大忽小，就得回到装夹状态和表面反光条件上找原因。启源视觉的扫描数据可以直接输出到现有质量表格模板里，跟手动测量记录并排比对，不用额外搬一套报告格式。样件阶段这个动作做扎实了，后面批量检测才不会出现“扫描仪跟三坐标对不上、三坐标跟卡尺对不上”的连环扯皮。精度对标不是证明谁更准，而是让三维检测数据跟现有质量流程里的手动测量值建立可追溯的对应关系。这一步走不通，后面全尺寸检测跑得再快也落不了地。

启源视觉 AlphaAutoScan-400 — 工业工件多角度扫描时需要关注重叠区域的拼接连续性

车间环境不处理，点云天生带偏差

三维扫描装进产线，精度问题多半不出在设备本身，而是出在设备怎么落地。车间温度波动、震动、工件反光、工装定位不稳，任何一项没处理，扫描出来的点云就带着偏差，最后尺寸检测结果跟手动量具对不上。启源视觉的人到现场，不是先开机扫描，而是先看环境。现场环境适配这一步，决定了后续数据能不能用。

设备架好后要做现场标定和基准对齐。标定不是走流程，得结合工件的实际检测基准来做：用标准球、标准块在扫描工位内做多点校验，再拿同一件工件用手动量具和三维扫描各测一轮，比对关键尺寸的偏差方向。发现偏差不是马上调算法，而是先查工装是否松动、工件是否在扫描过程中有微动、环境光是否干扰结构光。把这些外部因素排除掉，扫描数据才谈得上稳定。校准之后，固定扫描工位和检测流程，后续批量检测不再频繁调整参数，避免每次测量结果漂移。这样一套动作下来，三维扫描的尺寸检测才能接近甚至替代手动测量，而不是被现场工况拖累。

数据对接的精度，靠规则先对齐

三维视觉做尺寸检测，很多产线反馈“不如卡尺准”，问题往往不在设备本身，而在数据流转的坐标系和取点规则没对齐。同一批零件，质检员用卡尺量的是局部两点距离，扫描设备给的是全域点云拟合出的几何特征，两者连“测的是哪个位置”都没统一，数据自然对不上。该系列在项目交付时会把这一步单独拿出来做对齐，而不是把扫描报告直接丢给质量部。

现场要做的第一件事是确认数据坐标系。扫描点云默认落在设备坐标系里，图纸标注却基于零件基准面或基准孔，中间没有转换关系，后续报告里的偏差值就是失真的。该系列的工业级三维扫描仪在方案阶段会先和质检、工艺确认基准特征，把点云统一到图纸坐标系后再提取尺寸。取点规则同样关键：卡尺取的是实体边缘，点云取的是拟合平面或圆柱轴线，两者在毛坯面、倒角、焊缝附近差异尤其明显。落地时会把这些位置单独标出，约定测量方法、采样范围和判定边界，写进同一份报告模板，避免换个人操作就换一套结果。数据对接的精度，靠的是规则先对齐，不是设备参数单方面拉高。

操作规范和定期复核，比设备参数更决定长期一致性

很多人以为三维视觉检测不如手动测量准，是设备本身不行。实际现场踩过坑的都知道，问题往往出在操作和长期稳定性上。测头标定一次之后，换个人、换个角度，结果就可能漂；设备用上三个月，点云重复性还在，但基准关系早就不在初始状态了。该系列在交付阶段就把这事摊开来讲：没有操作规范，没有定期精度复核，再好的扫描数据也难进质量流程。

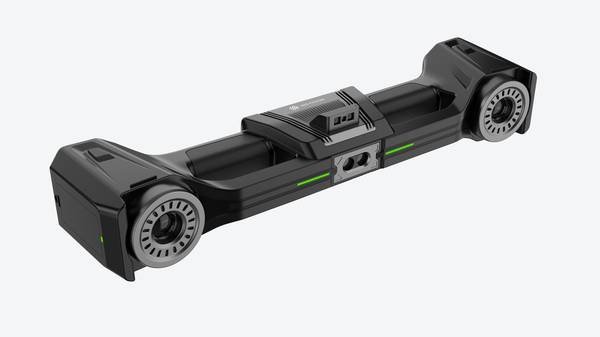

启源视觉 V-Track 计量级光学跟踪设备 — V-Track采集工业工件三维数据的现场示例

方案落地时，操作培训和精度复核机制绑在一起做。培训不是教人点开始扫描，而是固定扫描距离、角度、环境光、工件摆放和标定板位置，让同一个人在不同班次、不同人之间测同一批特征，输出结果可复现。复核也不是走形式，按周或按月用标准球棒或已知尺寸的量块做一遍精度验证，把偏差记录进设备台账。一旦发现基准漂移，先查标定状态，再查扫描策略，最后才动硬件。这样一套下来，三维视觉检测才能稳定输出和手动测量可对得上的数据，而不是只在验收演示时好看。

曲面和型材检测，三维视觉补的是卡尺够不到的位置

3D视觉做尺寸检测不如手动测量准，这个判断在车间里流传很广，但问题本身需要拆开看。手动测量的“准”，很大程度上来自量具与工件测量面的直接物理接触，卡尺、千分尺、内径表读数稳定，操作工对同一位置的重复测量差异可以控制得很小。可一旦检测对象变成大型焊接件、曲面型材或内部磨损腔体，手动测量就暴露了另一个短板：测点稀疏、位置依赖经验、异形轮廓根本没法用通用量具完整描述。该系列在多个工业现场遇到的正是这类工况，尺寸检测的矛盾不在“单点精度”高低，而在测量范围、测点密度和复现性之间难以兼得。

以模具与型材检测为例，方案落地时并没有把扫描数据直接当成最终判定值，而是先做基准对齐和模板复用。这类效率和效果差异需要通过样件验证、现场节拍和报告输出流程共同核验，不能只依据参数表判断。这种流程下，3D视觉输出的是一整片偏差分布，手动测量只能给出几个抽样点，两者对工艺波动的敏感程度完全不同。

要让扫描方案真正进入现有质量流程，关键一步是把数据格式和判定逻辑接到质检人员熟悉的界面里。现场工程师不需要理解点云算法，他们要的是扫描完成后自动生成偏差色谱图、截面尺寸表和超差标记。该系列在多个项目中采用的做法是：扫描设备负责采集，数据处理环节输出与图纸基准对齐的检测报告，质量部门沿用原有的公差带判定习惯。这样3D视觉检测不是替代卡尺，而是把卡尺够不到、测不全的位置补上，同时保留了人工复测可疑点的空间。精度适配不是设备单方面保证的，是扫描基准、模板复用和人工复核一起撑起来的。
